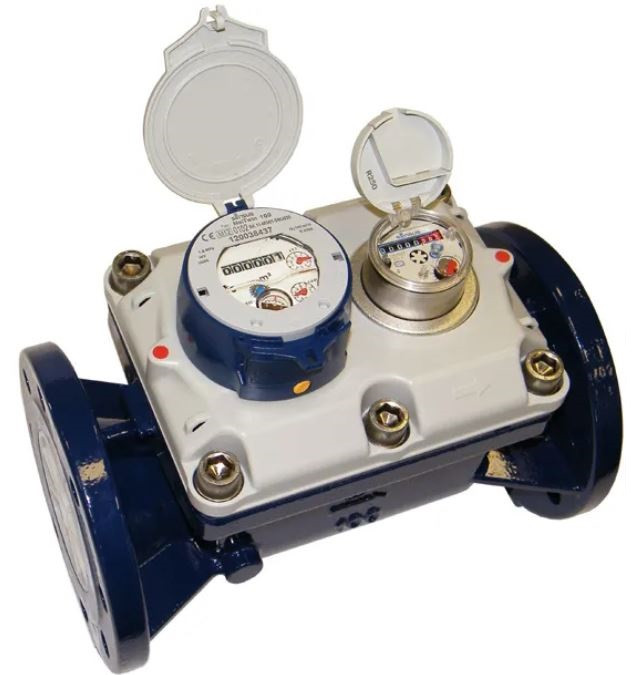

Лічильник води Meitwin 50/30° комбінований (суміжний) турбінний промисловий клас "С" SENSUS (Німеччина)

Водолічильники SENSUS Meitwin 50/30° ― призначені для високоточного обліку споживання холодної води з великою амплітудою витрат (від 0 до 280 м3/год), динамічний діапазон (Qmin : Qmax) становить: Ду 50 ― 1 : 4 500; Ду 80 ― 1 : 10 000;Ду 100 ― 1 : 14 000.

Переваги витратомірів Sensus Meitwin:

Лічильник води Meitwin ― це три в одному ― гідравлічний модуль складається з основного лічильника води (з гідравлічно збалансованим лопатевим колесом типу .WPD), побічної лічильника води (капсульний типу XNP Ду 20) і перемикаючого клапана з дуже низькою втратою тиску і великою пропускною здатністю.

Вимірювальний вузол універсальний для чотирьох типорозмірів лічильників Meitwin DN 50, DN 65, DN 80 DN 100. Основний і побічний лічильники води розміщені в ряд один за одним, на відміну від інших моделей з бічним розташуванням побічної лічильника води.

Водолічильник SENSUS Meitwin 50/30° ― вважає точніше квартирного лічильника води:
• поріг чутливості Qп.ч.= 8 л/год, мінімальний витрата Qmin = 20 л/год (квартирний лічильник води має Qmin = 30 л/год);
• діапазон вимірювання з похибкою 5% (Qmin : Qt) дорівнює 1 : 1,88, це становить всього 0,02% ― для Ду 50, 0,01% ― для Ду 80 і 0,006% ― для Ду 100 від усього діапазону вимірювання Meitwin (квартирний лічильник води має Qmin : Qt рівне 1 : 4). В основному діапазоні витрат від Qt до Qmax похибка вимірювання складає 2%.

Даний водолічильник SENSUS можна використовувати в пожежних розподільних мережах.

Номер в Держреєстрі засобів вимірювальної техніки У559-14
Сертифікат затвердження типу засобів вимірювальної техніки №UA-M1/1p-1250-2010
Міжповірочний інтервал ― 4 роки

Технічні характеристики лічильників води високої точності SENSUS Meitwin:

Монтаж і введення в експлуатацію лічильників води, призначених для комерційного обліку, повинен проводиться організаціями, які мають відповідну ліцензію на вид робіт виконується.

Для правильного функціонування вимірювального вузла перед і після лічильника необхідно зберегти прямі (заспокійливі) ділянки трубопроводу довжиною не менше 3 ДУ. Діаметр трубопроводу повинен відповідати діаметру монтованої лічильника води. У разі необхідності можливо зробити звуження трубопроводу, але робити це слід до і після заспокійливих ділянок.

Лічильник води встановлюється після завершення будівельних і монтажних робіт, очищення і промивання трубопроводу, проведення випробування тиском. При промиванні і випробуванні тиском лічильник повинен бути замінений відповідної вставкою. При поновленні течії води через лічильник після перекриття трубопроводу, запірний вентиль необхідно відкривати повільно і рівномірно, щоб що виходить повітря і вода не призвели до різкого збільшення швидкості обертання крильчатки лічильника або гідравлічного удару, що може порушити працездатність лічильника.

Під час експлуатації лічильник води завжди повинен бути повністю заповнений водою, щоб виключити можливість накопичення повітря. З метою спрощення робіт з демонтажу та повторного монтажу, рекомендується перед і після лічильника встановити запірний вентиль відповідного діаметру. Не допускається встановлення лічильника на незакріплений трубопровід. Не допускається експлуатація лічильників при температурі води в трубопроводі, що перевищує 30 °С. Не допускається установлення та експлуатація лічильників, якщо можливе замерзання води всередині трубопроводу або лічильника. Перед лічильником повинен бути встановлений фільтр грубої очистки (сітчастий).

При використанні лічильника для обліку споживання води на свердловинах необхідно забезпечити більш тонке очищення води, що проходить через лічильник, щоб виключити дрібний абразивний пісок, який може привести до швидкого зносу опор обертання рухомих частин лічильника і, як наслідок, втрати працездатності лічильника води. В іншому разі використання лічильника для обліку споживання води на свердловинах не допускається.

Для підвищення експлуатаційної надійності після лічильника повинен бути встановлений зворотний клапан.
