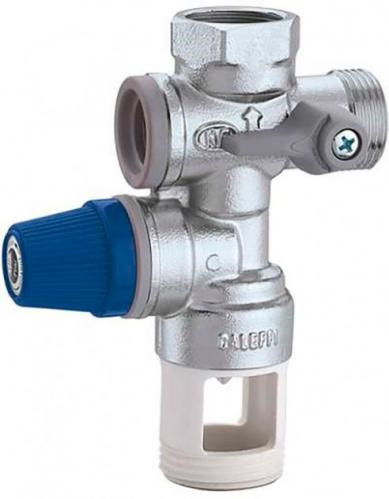

Запобіжна група для бойлера 100-400л, 3/4" 7bar+ сифон Caleffi (Італія)

Запобіжна група для накопичувального водонагрівача серія 5261

Запобіжні групи являють собою пристрої, які використовуються в сантехнічних системах для захисту накопичувальних водонагрівачів.

Вони складаються з різних компонентів, які виконують такі функції:

- безпеки, щоб тиск рідини, що міститься в накопичувальних нагрівачах, не досягнула небезпечних меж;

- запобігання забрудненню, щоб не допустити повернення гарячої води в мережу подавання холодної води;

— відсічення, щоб ізолювати мережу подавання та здійснювати технічне обслуговування й контроль контуру бойлера.

Запобіжні групи, установлення яких обов'язкове відповідно до чинного законодавства, мають сертифікат відповідності вимогам європейського стандарту EN 1487.

Технічні дані

• Макс. робочий тиск: 10 барів.
• Температура води: до 120°C.
• Поріг спрацьовування запобіжного клапана: 7 барів.
• Приєднувальна різь 3/4".
• Скидний отвір запобіжного клапана 1" НР.

Матеріали

• Корпус: латунь CW617N
• Ущільнення кульового крана: PTFE
• Мембрана клапана: EPDM
• Кришка клапана: пластик РА 6
• Сідло клапана: латунь CW614N
• Кульовий кран: латунь CW614N
• Насадка: пластик РА 6

Конструкція

1. Патрубок під'єднання до бойлера: 3/4"ВР
2. Перевірковий порт роботи зворотного клапана
3. Вбудований зворотний клапан (захист  системи питного водопостачання від зворотного струму гарячої води)
4. Запірний кульовий кран із ходом закриття 90°
5. Запобіжний клапан із порогам спрацьовування 7барів
6. Напрямна для води запобігає розбризкуванню
7. Скидання насадки для під'єднання до дренажної лінії 1" НР

Монтаж

• Переконайтеся, що консервувальна мастика повністю видалена з групи безпеки
• Якщо тиск у системі подавання холодної води перевищує 3 бари, встановіть редуктор тиску перед групою безпеки
• Діаметр дренажної лінії має бути не менш ніж 25 мм
• Потужність водонагрівача не має перевищувати 10 кВт
• Під час монтажу та техобслуговування необхідно виконувати всі технічні вимоги країни встановлення
• Для запобігання корозії рекомендується встановити між групою безпеки
• і бойлером, а також на виході гарячої води бойлера діелектричні сполуки.

Код 319601 Зливний сифон для запобіжної групи водонагрівача за стандартом EN 1487. З'єднання 1” ВР (ISO 228-1). З пластику.
