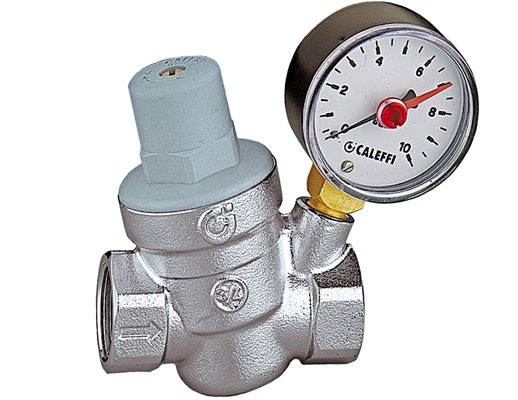

Редуктор тиску CALEFFI 3/4" з гніздом під манометр

Редуктор зниження тиску з під'єднанням манометра CALEFFI 3/4" Італія нікельований із префільтром.

Редуктори тиску (редукційні клапани) призначені для обмеження тиску в системах опалення та водопостачання. Крім основного призначення, зберігати в цілісності побутове гідротехнічне обладнання, як-от труби та водорозбірні пристрої (червоні, гнучкі підводки та змішувачі) ці пристрої дають змогу зменшити швидкість затоплення приміщення в разі розриву системи.

Якщо редуктори тиску встановлені на всіх поверхах багатоповерхового будинку, то істотно знижується водорозбір у години пік і вода «доходить» до верхніх поверхів. Редуктор дають змогу запобігати гідроударам і оберігає від виходу з ладу вимірювальні пристрої, як-от манометри, фільтри колбові.

 Основною характеристикою для якісного редуктора тиску є надання можливості збереження на виході сталої, у разі зміни тиску на вході.

Режим роботи під час водорозбору

Коли в мережі водопостачання відкривається кран, сила пружини стає переважною над протилежно спрямованою силою мембрани; закрив змішуваних донизу, відкриваючи прохід води.
Чим більше буде потреба у воді, тим менше буде тиск під мембраною, сприяючи, у такий спосіб, більшому проходженню рідини через закрив.

Режим роботи без водорозбору

Коли кран повністю закритий, тиск на виході зростає і штовхає мембрану вниз. Отже, закрив закривається, запобігаючи проходу рідини та зберігаючи постійний тиск на значення налаштування.
Мінімальна різниця на користь сили, що чиниться мембраною щодо сили, що чиниться пружиною, призводить до закриття пристрою.

Установка :
1. Перед встановленням відкрити всі водорозбірні крани для чищення системи та видалення повітря, що залишився в трубопроводах.
2. встановити вентиль — відсікач на вході та виході для полегшення майбутніх операцій з технічного обслуговування.
3. встановити редуктор у будь-якому положенні, але не перевернутим.
4.Перекрити вентиль — відсікач на виході.
5. зробити налаштування, впливаючи на гайку, що притискає пружину, розміщену під заглушкою дзвона за допомогою торцевого ключа 10 мм за годинниковою стрілкою для збільшення значення, проти годинникової стрілки — для його зменшення.
6. звірити на манометрі необхідну величину (Редуктори фірми CALEFFI мають заводське настроювання на 3 бари).
Рекомендація щодо встановлення:
1. Установлення в колодязях Не рекомендується встановлювати редуктори тиску всередині колодязів, головно, з двох причин:

- зняття показань манометра виявляється утрудненим або просто неможливим.

-висока ймовірність потрапляння забруднювальних частинок у пристрій через отвори для відведення повітря під час циклічного стиснення, які є на дзвоні.
2. Гідравлічні удари Це один із головних чинників виходу з ладу редукторів тиску. Під час встановлення в системах, «підважених небезпеки», доцільно передбачити застосування особливих пристроїв, здатних поглинати гідравлічні удари. Функціональні аномалії найчастіше помилково списуються завдяки редуктору тиску деякі аномалії, які зазвичай викликаються браком певних заходів, які необхідно робити для систем.
Найчастішими пригодами є:
1. Збільшення тиску на виході з редуктора за наявності водонагрівача Ця проблема виникає від перегрівання води, викликаного водонагрівачем. Тиск не вдається «скинути», оскільки редуктор на його шляху виявиться за всіма правилами, закритими. Рішення полягає у встановленні розширювального бака (між редуктором і водонагрівачем), який «поглинає» збільшення тиску.
2. Редуктор не зберігає значення налаштування здебільшого, це проблема виникає через наявність забруднювальних речовин, які відкладаються на сідлі сальника, приводячи до протікання та подальших збільшенням тиску на виході. Рішення полягає у встановленні фільтра на вході редуктора і, згодом, у технічному обслуговуванні та чищенні змінного кардриджа (див. розділ технічне обслуговування).

Технічне обслуговування

Для чищення, перевірки або заміни всього картриджа необхідно:
1 Відсікти кранами редуктор.
2 Відкрутити гайку, що притискає пружину, до повного зняття навантаження із самої пружини.
3 Зняти дзвін
4 Видалити картридж за допомогою двох викруток
5 Блок картриджа, після ревізії та можливого чищення, може бути заново встановлений.
