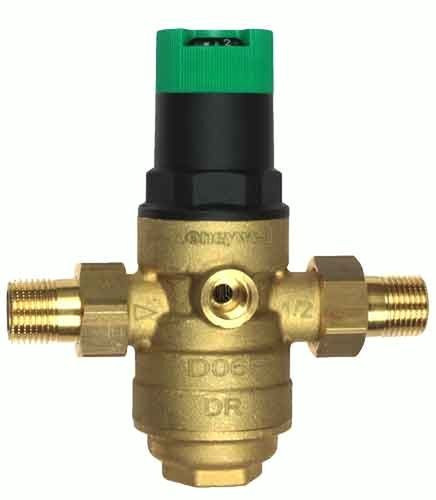

Регулятор тиску D06F-1 1/4B з вбудованим фільтром на гарячу воду Honeywell (Німеччина)

Регулятор тиску зі збалансованим сідлом і вбудованим фільтром Honeywell

Регулятор тиску на гарячу воду зі збалансованим сідлом і вбудованим фільтром (розмір комірки 0.16 мм), DN32. PN16.D06F-1 1/4B Honeywell

Клапани пониження тиску води Honeywell D06F захищають установки питного і господарського водопостачання від надмірного тиску води в мережі.

У межах своїх специфікацій регулятор тиску води Honeywell D06F може використовуватися для промислових, комерційних і побутових застосувань.

Установка клапана пониження тиску води Honeywell D06F запобігає вихід з ладу сантехнічного обладнання внаслідок перевищення тиску і, як наслідок, зменшує споживання води. При цьому підтримується постійний встановлений тиск на виході регулятора тиску води навіть при значних коливаннях вихідного тиску. Зниження робочого тиску і підтримання його на постійному рівні мінімізує шум потоку води в установці.

Особливості

• Сертифікація DIN/DVGW
• До розміру 1 1/4" сертифікація низького рівня шуму, група 1, без обмежень
• Вихідний тиск встановлюється ручкою налаштування
• Встановлений тиск відображається на шкалі настройки
• Налагоджувальна пружина не вступає в контакт з водою
• Вставка клапана з високоякісного синтетичного матеріалу може змінюватися повністю
• Вбудований фільтр тонкої очистки
• Є версії без сполучних фиттингов
• Легко модернізується у комбінований фільтр тонкої очистки
• Може оснащуватися вхідним зворотним клапаном
• Збалансоване по тиску сідло клапана - коливання вхідного тиску не впливають на вихідний тиск

Технічні дані

• Макс. робоча температура: 70°С (з колбою з латуні)
• Мінімальне падіння тиску: 1 бар
• Приєднувальні розміри: 1 1/4"

Діапазон застосувань

• Робоче середовище: Вода, стиснуте повітря, азот в рамках діючих стандартів
• Робочий тиск: 16 бар макс. з прозорою колбою, макс. 25 бар з колбою з латуні
• Вихідний тиск: Задається в межах 1.5 - 6.0 бар
• Заводська настройка: 3 бару

Матеріали

• Корпус з латуні, стійкої до вимивання цинку
• Різьбові фітинги з латуні
• Вставка клапана з високоякісного синтетичного матеріалу
• Сітка фільтра з нержавіючої сталі
• Пружинний склянку з ручкою налаштування і шкалою з високоякісного синтетичного матеріалу
• Колба фільтра з прозорого пластику або латуні
• Налагоджувальна пружина з пружинної сталі
• Діафрагма з армованого NBR
• Ущільнення з NBR

Конструкція

До складу клапани пониження тиску входить:

• Корпус з отвором G 1/4" під манометр з обох сторін
• Різьбове з'єднання (версій A та b)
• Вставка клапана з діафрагмою і сідлом клапана
• Фільтр тонкої очистки з осередками сітки 0.16 мм
• Пружинний склянку зі шкалою і ручкою налаштування
• Колба фільтра
• Налагоджувальна пружина
• Манометр не входить в комплект постачання

Принцип дії

Пружинні клапани пониження тиску води D06F Honeywell працюють за принципом вирівнювання зусиль. Зусилля діафрагми протидіє зусиллю настроювальної пружини. Якщо вихідний тиск і, отже, зусилля на діафрагму знижується внаслідок водорозбору, то більша за величиною зусилля пружини змушує клапан відкриватися. При цьому вихідний тиск зростає до тих пір, поки сила пружності пружини не урівноважиться зусиллям діафрагми. Вхідний тиск не впливає на відкриття або закриття клапана, тому коливання вхідного тиску не впливають на вихідний тиск. Таким чином, забезпечується балансування вхідного тиску.

Диаграмма значений Kvs:

Пример установки
