Регулятор тиску зі збалансованим сідлом і вбудованим фільтром Honeywell

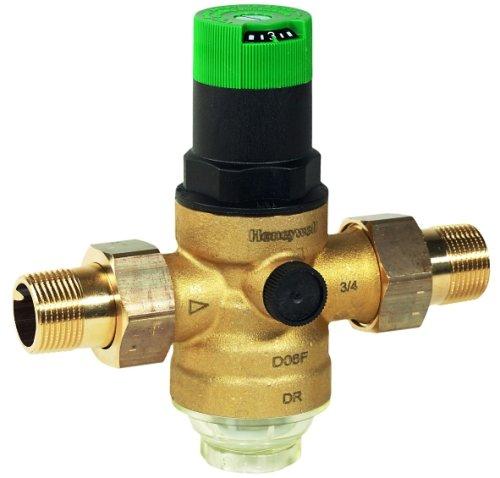

Редуктор тиску води Honeywell D06F-1А
Клапани пониження тиску води Honeywell D06F захищають установки питного і господарського водопостачання від надмірного тиску води в мережі. У межах своїх специфікацій регулятор тиску води Honeywell D06F може використовуватися для промислових, комерційних і побутових застосувань.
Установка клапана понижения давления воды Honeywell D06F предотвращает выход из строя сантехнического оборудования вследствие превышения давления и, как следствие, уменьшает потребление воды. При этом поддерживается постоянное установленное давление на выходе регулятора давления воды даже при значительных колебаниях входного давления. Снижение рабочего давления и поддержание его на постоянном уровне минимизирует шум потока воды в установке.
Особенности
- Сертификация DIN/DVGW
- До размера 1 1/4" сертификация низкого уровня шума, группа 1, без ограничений
- Вихідний тиск встановлюється ручкою налаштування
- Встановлений тиск відображається на шкалі настройки
- Налагоджувальна пружина не вступає в контакт з водою
- Вставка клапана з високоякісного синтетичного матеріалу може змінюватися повністю
- Вбудований фільтр тонкої очистки
- Є версії без сполучних фиттингов
- Легко модернізується у комбінований фільтр тонкої очистки
- Може оснащуватися вхідним зворотним клапаном
- Збалансоване по тиску сідло клапана - коливання вхідного тиску не впливають на вихідний тиск
Технічні дані
- Макс. рабочая температура: 40°С (с прозрачной колбой); 70°С (с колбой из латуни)
- Минимальное падение давления: 1 бар
- Присоединительные размеры: 1/2" - 2"
Диапазон применений
- Рабочая среда: Вода, сжатый воздух, азот в рамках действующих стандартов
- Рабочее давление: макс. 16 бар с прозрачной колбой, макс. 25 бар с колбой из латуни
- Выходное давление: Задаётся в пределах 1.5 - 6.0 бар
- Заводская настройка: 3 бара
Материалы
- Корпус из латуни, устойчивой к вымыванию цинка
- Резьбовые фиттинги из латуни
- Вставка клапана из высококачественного синтетического материала
- Сетка фильтра из нержавеющей стали
- Пружинный стакан с ручкой настройки и шкалой из высококачественного синтетического материала
- Колба фильтра из прозрачного пластика или латуни
- Настроечная пружина из пружинной стали
- Диафрагма из армированного NBR
- Уплотнения из NBR
Конструкция
В состав клапана понижения давления входит:
- Корпус с отверстием G 1/4" под манометр с обеих сторон
- Резьбовое соединение (версии A и В)
- Вставка клапана с диафрагмой и седлом клапана
- Фильтр тонкой очистки с ячейками сетки 0.16 мм
- Пружинный стакан со шкалой и ручкой настройки
- Колба фильтра
- Настроечная пружина
- Манометр не входит в комплект поставки
Принцип действия
Пружинные клапаны понижения давления воды D06F Honeywell работают по принципу выравнивания усилий. Усилие диафрагмы противодействует усилию настроечной пружины. Если выходное давление и, следовательно, усилие на диафрагму снижается вследствие водоразбора, то большее по величине усилие пружины вынуждает клапан открываться. При этом выходное давление возрастает до тех пор, пока сила упругости пружины не уравновесится усилием диафрагмы. Входное давление не оказывает влияния на открытие или закрытие клапана, поэтому колебания входного давления не влияют на выходное давление. Таким образом, обеспечивается балансировка входного давления.
Габаритные размеры
Диаграмма значений Kvs:
