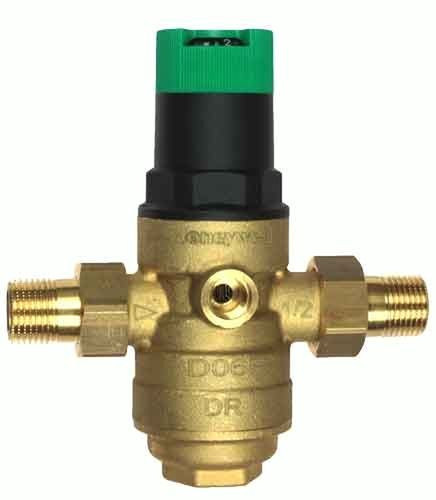

Регулятор тиску зі збалансованим сідлом і вбудованим фільтром D06F-3/4В Honeywell
Редуктор тиску води Honeywell D06F-3/4B
Клапани пониження тиску води Honeywell D06F захищають установки питного і господарського водопостачання від надмірного тиску води в мережі.
У межах своїх специфікацій регулятор тиску води Honeywell D06F може використовуватися для промислових, комерційних і побутових застосувань.
Установка клапана понижения давления воды Honeywell D06F предотвращает выход из строя сантехнического оборудования вследствие превышения давления и, как следствие, уменьшает потребление воды. При этом поддерживается постоянное установленное давление на выходе регулятора давления воды даже при значительных колебаниях входного давления. Снижение рабочего давления и поддержание его на постоянном уровне минимизирует шум потока воды в установке.
Особенности
- Сертификация DIN/DVGW
- До размера 1 1/4" сертификация низкого уровня шума, группа 1, без ограничений
- Выходное давление устанавливается ручкой настройки
- Установленное давление отражается на шкале настройки
- Настроечная пружина не вступает в контакт с водой
- Вставка клапана из высококачественного синтетического материала может полностью меняться
- Встроенный фильтр тонкой очистки
- Есть версии без соединительных фиттингов
- Легко модернизируется в комбинированный фильтр тонкой очистки
- Может оснащаться входным обратным клапаном
- Сбалансированное по давлению седло клапана - колебания входного давления не оказывают влияния на выходное давление
Технические данные
- Макс. робоча температура: 70°С (з колбою з латуні)
- Мінімальне падіння тиску: 1 бар
- Приєднувальні розміри: 3/4"
Діапазон застосувань
- Робоче середовище: Вода, стиснуте повітря, азот в рамках діючих стандартів
- Робочий тиск: 16 бар макс. з прозорою колбою, макс. 25 бар з колбою з латуні
- Вихідний тиск: Задається в межах 1.5 - 6.0 бар
- Заводська настройка: 3 бару
Матеріали
- Корпус з латуні, стійкої до вимивання цинку
- Різьбові фітинги з латуні
- Вставка клапана з високоякісного синтетичного матеріалу
- Сітка фільтра з нержавіючої сталі
- Пружинный стакан с ручкой настройки и шкалой из высококачественного синтетического материала
- Колба фильтра из прозрачного пластика или латуни
- Настроечная пружина из пружинной стали
- Диафрагма из армированного NBR
- Уплотнения из NBR
Конструкція
Габаритні розміри
Диаграмма значений Kvs:
Пример установки
