Опис

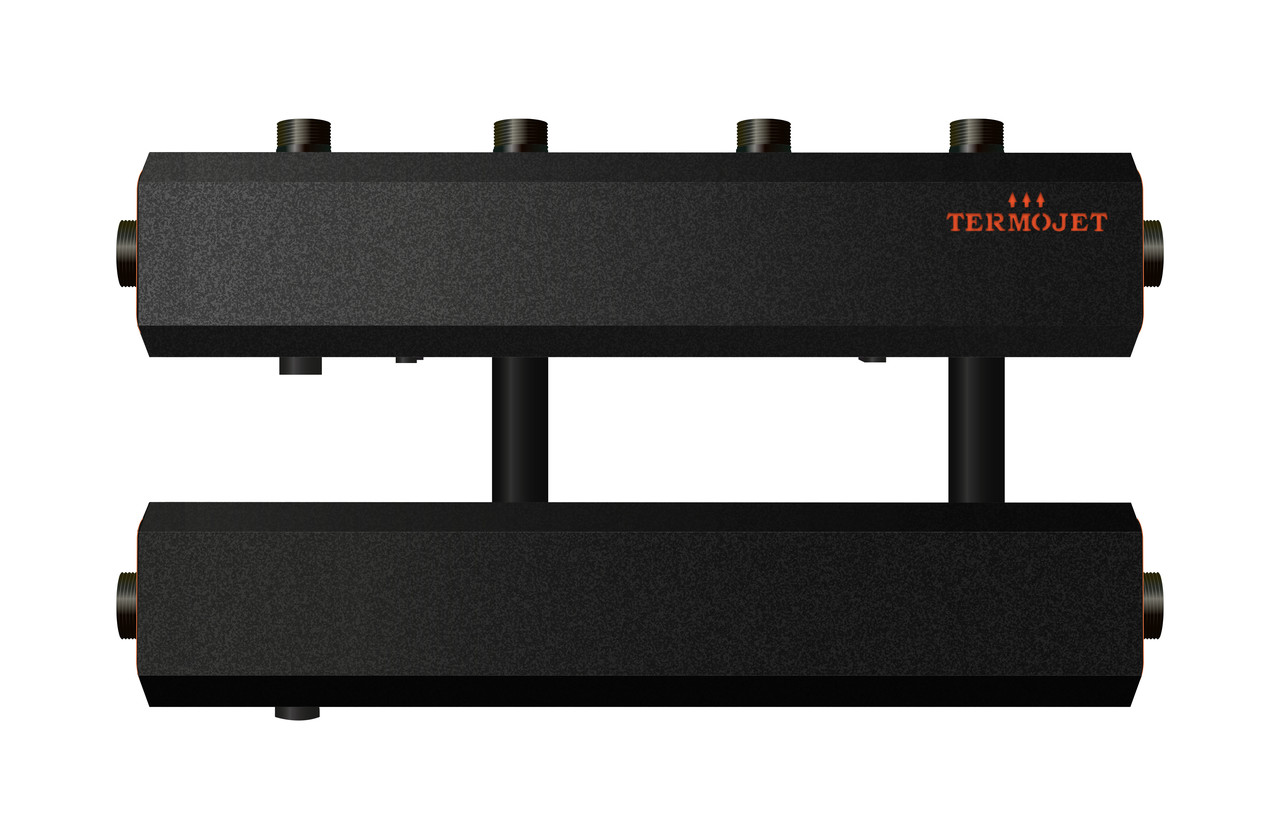

Колектор К22В.125(150) Mini — компактний розподільчий вузол Termojet у теплоізоляції для невеликих котелень: два основні виходи вгору під насосні групи та один боковий вихід G1″, підключення котла та контурів — 1″. Потужність до 25 кВт при ΔT=10 °C і до 50 кВт при ΔT=20 °C — оптимально для котла будинку площею до 200 м².
Колектор Mini конструктивно — здвоєна гребінка мінімальних розмірів: лінія подачі та зворотна лінія в одному корпусі, два основні виходи з міжосьовою відстанню 125 мм під насосні групи Termojet та один додатковий вихід G½″. Виходи спрямовані вгору — зручно, коли насосні групи й трубні траси проходять над колектором. Кронштейни для настінного монтажу входять у комплект.
Подібний підхід до організації опалювальної системи стає все більш популярним завдяки своїй ефективності. Крім розподілу рідини по контуру, таке обладнання також дозволяє:
- пом'якшити гідроудари (при регулюванні і зміні температури);
- нейтралізувати скачки тиску;
- продовжити термін служби всіх пристроїв у комплексі.
Існують розподільні колектори, призначені для систем опалення і для «теплої підлоги». Існують розподільні колектори, призначені для під'єднання до допоміжних джерел тепла (наприклад, сонячні батареї).
Колектор використовується в системах опалення, у яких необхідно розподілити теплоносій на кілька споживачів тепла з різними параметрами. Міжосьова відстань патрубків підключення контуру споживача тепла дорівнює 125 мм. В комплект поставки входять кріплення до стіни.
Характеристики
| |
Підключення котла |
1" НР |
| |
Підключення контуру опалення |
1" НР |
| |
Кількість |
2 + 1 |
| |
Gmax |
2,1 м3/годину |
| |
Робочий тиск |
6 бар |
| |
Qmax: ΔT=10°C |
25 кВт |
| |
Qmax: ΔT=20°C |
50 кВт |
