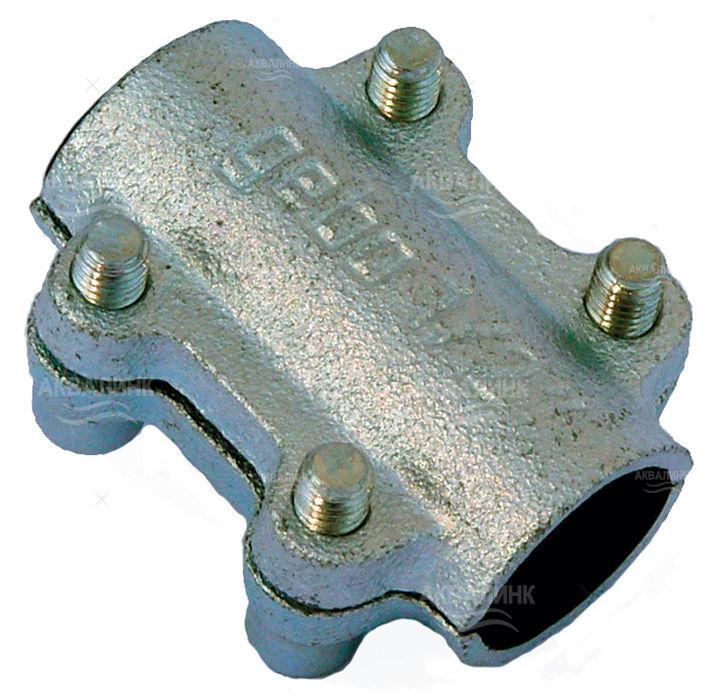

Обойма ремонтна 1/2" DSK ГЕБО GEBO (Польща)

Обойма ремонтна 1/2" DSK ГЕБО (Польща)

Виробник  GEBO
Використання для ущільнення отворів і тріщин у сталевих і поліетиленових трубах
Розмір  1/2 дюйма
Засіб для експлуатації  вода
Номінальний розмір сталевої труби 21,3 мм
Номінальний розмір поліетиленової труби  25 мм
Тиск експлуатації  до 16 барів (сталеві та поліетиленові труби)
Робоча температура для сталевих труб  до +110 °C
Робоча температура для поліетиленових труб до +35 °C
Матеріал ковкий чавун

Ремонтно-монтажні шпалери

Можуть бути застосовані тільки в установках холодної й гарячої води. Максимальний тиск не може перевищувати 10 барів. Типи обойм:
— монтажно-ремонтні обойми типу DSK від 1/2" до 4".
— монтажно-ремонтні обойми типу ANB (водовідводи) від 1/2" до 4".
Складається з чавунного корпусу, що складається з двох частин, що оливиться за допомогою 4 болтів із головкою, припасованих до ампульного ключа. Усередині розміщена товста гумова ущільнювальна прокладка, зроблена з гуми EPDM 80, що відповідає вимогам згідно з KTW — категорія D — 2. ремонтні обойми призначені для швидкої ліквідації тічі, викликаних перфорацією, тріщиною або просвердлюванням труби. Не вимагають водночас жодних додаткових інструментів. Обійму накладає безпосередньо на пошкоджену ділянку труби та
сильно скручують. Резинове кільце, що міститься всередині манжета, притисне до поверхні труби, забезпечуючи високу герметичність.

Монтажно-ремонтна обойма (водовідводи) переважно призначені для виконання прорізів на наявних трубопроводах. Виконання прорізу вимагає в цьому разі просвердлювання (перепалого) труби та закладки водовідведення на отвір, що утворюється. В отвір із різзю обойми треба вкрутити вихід.

Встановлення обойм:
Очистити пошкоджену зону на трубі.
Одягти на трубу розрізне ущільнення.
Повернути ущільнення розрізом убік, протипорошену ушкоджену ділянку. Ущільнення (3) має з максимально можливим запасом накривати пошкоджену зону.
Одягти на ущільнення  нижню частину обойми
Одягти на ущільнення верхню частину обойми
Вкрутити болти із шестигранним гніздом для затягування.
Затягнути "хрест навхрест" шестигранним ключем болти
