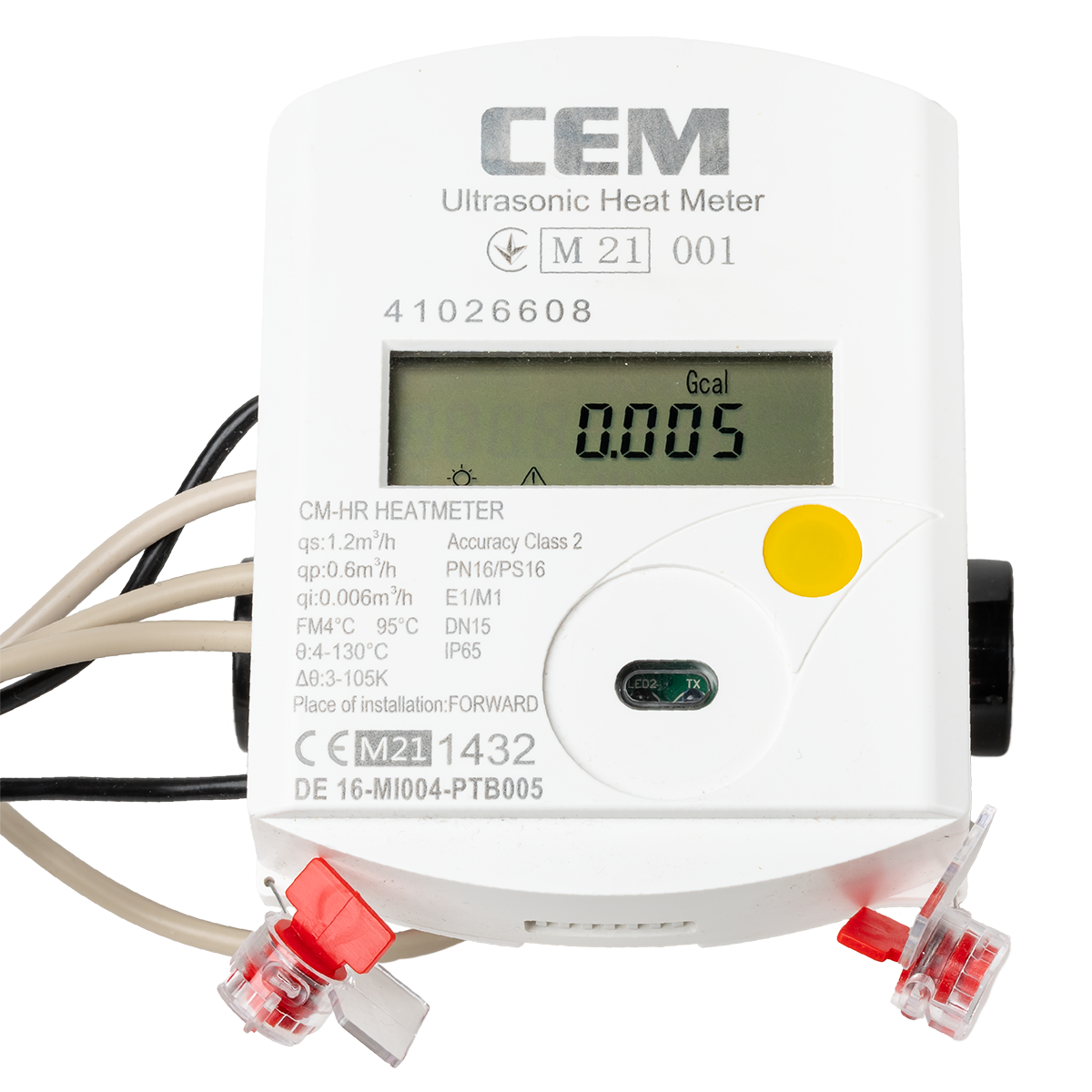

Ультразвуковий лічильник тепла та холоду CEM CM-HR Ду 15 qp=0,6 м3/год
Лічильник теплової енергії з ультразвуковим датчиком потоку для систем опалення та/або охолодження. Інтерфейс передачі показань: M-Bus. Номінальні розміри: Ду 15 qp=0,6 м³/год.
Ультразвуковий лічильник опалення та охолодження CEM CM-HR працює з інноваційною ультразвуковою технологією, спеціально розробленою для широкого застосування від субметрії до побутового та централізованого опалення та охолодження.
Спеціально для централізованого теплопостачання зі швидкими змінами температури CEM CM-HR також доступний як «швидкісний теплолічильник» відповідно до ДСТУ EN 1434-1. Ця ультразвукова технологія без зношування стабільна в довгостроковій перспективі, нечутлива до забруднень і надійно вимірює навіть при дуже малих обсягах потоку. Ультразвукові датчики потоку можуть працювати постійно до температури теплового середовища 130 °C і оптимально підходять для застосування в централізованому теплопостачанні.
Завдяки високій перевантажувальної здатності та технології вимірювання, що не зношується, вони також можуть використовуватися для вимірювання енергії в системах гарячого водопостачання.
Одна кнопка використовується для виклику всіх важливих даних про пристрій і споживання, таких як значення контрольної дати, максимальні значення або збережені місячні значення протягом усього терміну служби лічильника.
Його різноманітні інтерфейси зв’язку, які можна вибирати, означають, що CEM CM-HR гарантує ефективність і точність запису даних про споживання, будь-то по M-Bus або радіо.
Робочі характеристики ультразвукового теплолічильника CEM CM-HR Ду 15, qp 0,6 м³/год
- Простота установки і використання
- Ергономічний дизайн
- РК-дисплей, що обертається на 350° і відокремлюється від лічильника
- Можливість горизонтальної та вертикальної установки
- РТ1000 перетворювачі температури
- 8 років термін служби літій-іонної батареї (легка заміна)
- Режими: опалення, охолодження та опалення і охолодження
- Оптичний інтерфейс, дротовий або бездротовий зв'язок по протоколу M-Bus
- Номер сертифікату перевірки типу: UA.TR.001 8-20
- Архів: хвилинний, годинний, добовий, місячний, річний (в залежності від налаштувань OPTO та M-Bus)
Харатеристики та розміри лічильників тепла/холоду CEM CM-HR Ду 15, qp 0,6 м³/год
| Назва |
Значення |
| Номінальний діаметр |
DN15 |
DN20 |
| Максимальний робочій тиск |
1,6 МПа |
| Клас точності за ДСТУ EN 1434 |
2 |
| Витрата, м3/год: |
| номінальна qp |
0,6 |
1,5 |
2,5
|
| мінімальна qі |
0,006 |
0,015 |
0,025 |
| максимальна qs(2:1) |
1,2 |
3,0 |
5,0 |
| Діапазон вимірювання qp/qi |
100:1, (50:1, 250:1 опціонально) |
| Температура теплоносія, °С |
Від 4 °С до 95 °С, або від 0 °С до 130 °С |
| Втрата тиску за qp, мбар |
140 |
180 |
140 |
| Положення у просторі |
горизонтальне/вертикальне |
| Приєднувальна різьба, А |
G¾B |
G1B |
| монтажна довжина, мм |
110 |
130 |
| Габаритні розміри теплолічильника, не більше, мм: |
| Довжина, L |
110 |
130 |
| Довжина, L1 |
94 |
| Ширина, W |
121 |
| Висота, H2 |
100 |
105 |
| Висота, H1 |
12 |
18 |
| Висота, H3 |
31 |
Технічні характеристики
- Діаметр умовний, мм 15
- Тиск, Ру 16
- Тип приєднання Муфтове
- Довжина (без штуцерів), мм 110
- Висота, мм 100
- Маса, кг 0,65
- Номінальна витрата (qp), м3/год 0,6
- Мінімальна витрата (qi), м3/год 0,006
- Максимальна витрата (qs), м3/год 1,2
- Діапазон вимірювання qp/qi 100:1
- Клас точності за ДСТУ EN 1434 2
- Температура теплоносія, °С Від 4 до 95
