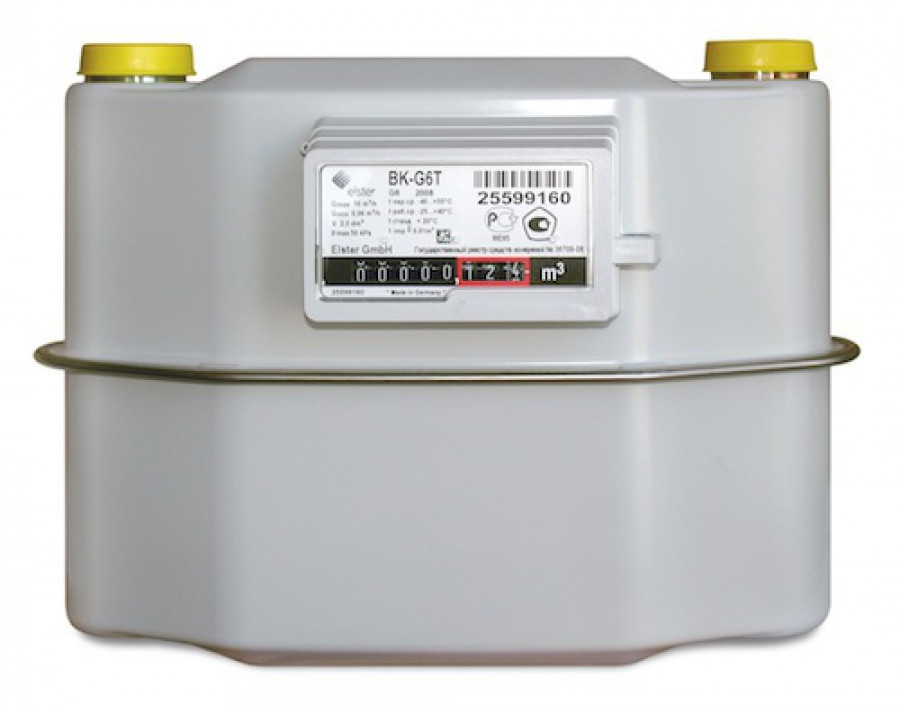

Лічильник газу мембранний ВК G 6МТ з термокорекцією Elster (Німеччина)

Лічильник газу BK (ВК) G6Т діафрагмовий побутовий з температурною корекцією (компенсацією) об'єму газу

Призначення: лічильники призначені для комерційного урахування об'єму споживаного газу.

Вимірюване середовище: метан, пропан, бутан та інші неагресивні, можливо неоднорідні за хімічним складом гази.

Сфера застосування: у ЖКГ, побутовому господарстві та на малих підприємствах різних галузей промисловості та в інших сферах діяльності людини, що вимагають урахування споживаного газу.

Принцип роботи лічильника газу BK (ВК) G6Т:

Лічильники складаються з герметичного корпусу, з вбудованим вимірювальним механізмом і відлікового пристрою. Конструктивно закладена можливість термокорекції.

Принцип роботи діафрагмового побутового лічильника газу BK (ВК) G6Т ґрунтується на відбиранні енергії газу, що надходить. Під час переміщення діафрагм відбувається почергове видавлювання газу з робочих камер. Кривошипно-шатунний механізм перетворює поступальний рух діафрагм на обертальний, який через муфту передається лічильнику.

Для корекції впливу температури газового середовища на показ відрахунку пристрою в конструкції лічильників BK (BK) G6Т використовується пристрій із біметалевою температурною компенсацією. Біметалева компенсація за температур газу, відмінних від нормальної температури за ГОСТ 2939-63, впливає на об'єм вимірювальних камер і завдяки цьому здійснює приведення об'єму споживаного газу до стандартних умов.

Відмінні риси лічильників газу BK (ВК) G6Т:

Лічильник побудований за класичною, добре зарекомендувала себе, надійною схемою. Відмінною особливістю лічильника газу BK (ВК) G6T є наявність у конструкції особливого золотникового розподільника шиберного типу. Невеликі габарити золотників, тонкі перегородки розподільника газу дають змогу отримати високу точність вимірювань і забезпечують низьку сприйнятливість лічильника до забруднень середовища. В лічильнику встановлені рухомі діафрагми, виготовлені з високоякісного синтетичного матеріалу, що дає змогу зберігати діафрагм форму та цілісність. Лічильник обладнаний пристроєм, що запобігає зворотному ходу лічильника.

У конструкції лічильників газу BK (ВК) G4T застосовані найбільш передові та високоякісні технології та матеріали, що визначає дуже слабку втрату тиску, малий рівень шуму під час роботи, мінімальний знос рухомих деталей, високу антикорозійну стійкість, а також його висока чутливість.

Лічильник не вимагає технічного обслуговування, надійний і призначений для тривалого терміну експлуатації.

Для дистанційного передавання інформації до лічильника може бути приєднаний низькочастотний датчик імпульсів (геркон) типу IN-Z61, що спрацьовує від магнітної вставки, вбудованої в молодший розряд лічильника.

Можливе доукомплектування діафрагмового лічильника газу BK (ВК) G6Т електронним термокоректором ТС-210 або ТС-90/К. Для чого на вхідний патрубок лічильника встановлюється набір деталей для монтажу, який обладнаний гільзою датчика температури для встановлення Коректора і накидної гайки для кріплення до лічильника.

Технічні характеристики лічильника газу BK (ВК) G6Т:
