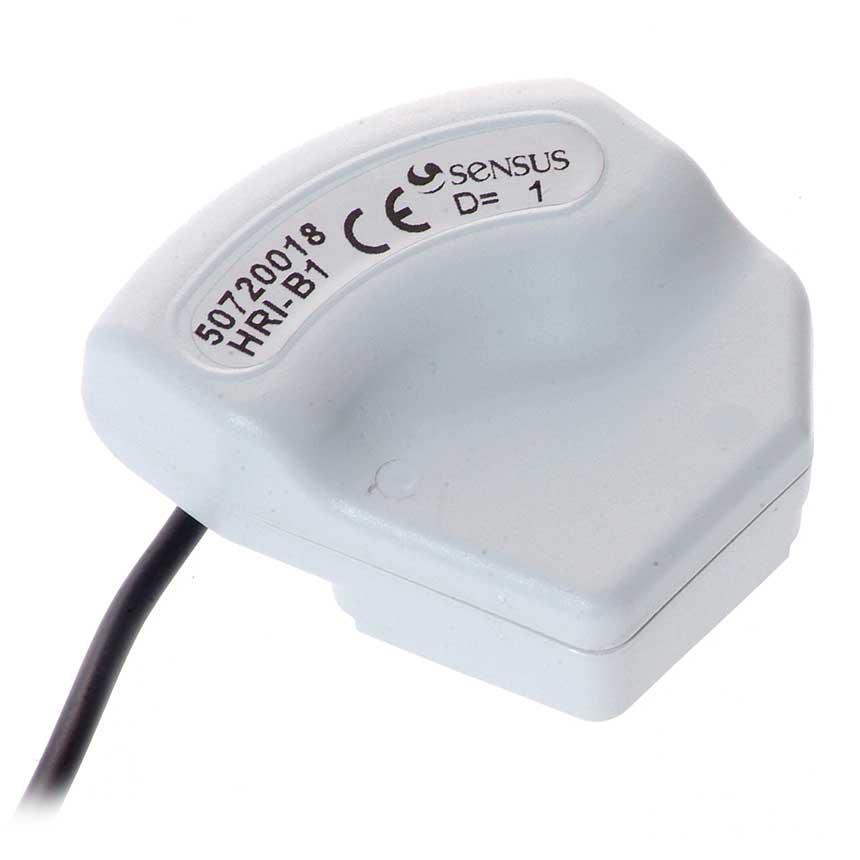

Модуль передачі імпульсів і даних HRI В1 Sensus для лічильників 420, 620, 820 (Словаччина)

Модуль передачі імпульсів і даних HRI Sensus

Модуль HRI - це ідеальне рішення для автоматизованого безпомилкового знімання показань і їх дистанційної передачі.

Використання

HRI – це універсальний датчик, сумісний з лічильниками води багатьох типів: одно - і багатоструменеві, об'ємні та капсульні, сухоходні і мокроходні лічильники води. Модуль HRI може бути встановлений на всі лічильники виробництва SENSUS, які оснащені HRI модулятором.

Модуль HRI випускається в двох модифікаціях:

• Імпульсний модуль HRI PulseUnit - передавач імпульсів з високою роздільною здатністю і можливість визначення напряму потоку води.
• Модуль передачі даних HRI DataUnit – електронний модуль із цифровим інтерфейсом, який може бути безпосередньо підключений до мережі M-Bus або пристроїв з інтерфейсом MiniBus.

Технічні характеристики

     Режим: A1/A2/A3/A5
     Дільник: D= 1 (л/імп)

     Довжина кабелю: 1,5 м
     Робоча довжина кабелю: до кількох км із захистом від імпульсних перешкод, наприклад до 4 км підключення до перетворювача FM-I D/K або FM-2D/K

Діапазон температур:

Температура зберігання від -200 до +650C Робоча температура від -100 до +650C

     Виходи: 2 імпульсні виходи (I1, I2), відповідних ISO/TC 30/SC7/WG8
     Напруга перемикання: макс. 24 Вольт
     Струм перемикання: макс. 20 мA
     Потужність перемикання: макс. 0,48 Вольт A
     Макс. вихідна частота: 5 Гц
     Тривалість імпульсу: 5 Гц, 124 мс
     Пам'ять: до 1000000 зворотних імпульсів

Характеристики:

     Можливість застосування з лічильниками багатьох типів
     Безконтактний датчик обертання
     Надійний захист від зовнішніх магнітних полів
     Визначення напрямку руху потоку води
     Повна відсутність брязкоту контактів
     Самодіагностика
     Термін служби батареї – понад 10 років
     Герметичний корпус (ступінь захисту IP68)

Застосування:

Автоматизований знімання показань для комерційного обліку споживання води.
Передача показань через кабельну мережу M-Bus, Mini Bus по радіоканалах, аналогових або GSM модемів.
