Опис

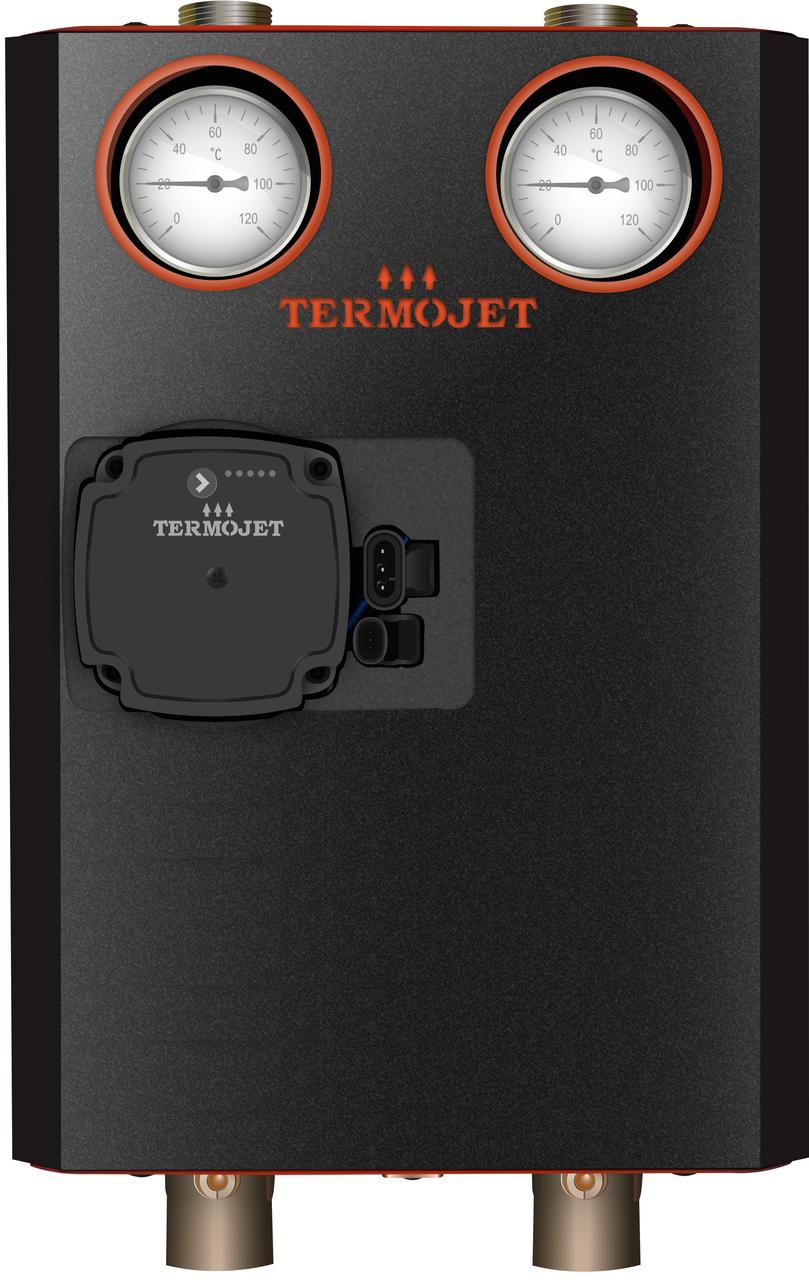

Насосна група без змішувача НГ-47 — пряма циркуляційна група Termojet з підключенням 1″ ВР для контурів, що працюють на повній температурі теплоносія без підмішування зворотки. Висока пропускна здатність Kvs 10,2 м³/год забезпечує потужність контуру до 20 кВт при ΔT=10 °C і до 40 кВт при ΔT=20 °C.
Принцип роботи прямої насосної групи:
теплоносій від котла або розподільчого колектора подається в контур на повній температурі подачі без будь-якого регулювання. Вбудований зворотний клапан унеможливлює паразитну циркуляцію між паралельними контурами, крани з термометрами 0–120 °C на лініях подачі та зворотки показують фактичний температурний режим і дозволяють перекрити контур для обслуговування без зливання системи. Відсікаючий кран спрощує заміну циркуляційного насоса без стравлювання теплоносія.
Типові сценарії застосування прямої насосної групи: радіаторне опалення, нагрів бойлера непрямого нагріву (ГВП), контур вентиляції з калорифером, підігрів басейну. Міжосьова відстань 125 мм відповідає галузевому стандарту — група монтується на розподільчі колектори Termojet без перехідників, наприклад на колектор К22В.125 (2+1, виходи вгору). Якщо в котельні кілька контурів із різними насосами, їх гідравлічну незалежність забезпечить гідрострілка ГС-25 1″. Для низькотемпературних систем із тепловим насосом дивіться теплові насоси Termojet.
Переваги насосної групи НГ-47 від Termojet:
- повністю зібраний і перевірений на виробництві вузол — монтаж на колектор за лічені хвилини;
- теплоізоляційний кожух у комплекті — мінімальні тепловтрати в котельні;
- зʼєднання з накидними гайками на подачі та звороті — швидкий монтаж і демонтаж без зварювання;
- українське виробництво: доступна ціна, наявність на складі та офіційна гарантія виробника.
Технічні характеристики:
максимальна потужність контуру 20 кВт при ΔT=10 °C та 40 кВт при ΔT=20 °C, Kvs 10,2 м³/год,
підключення до колектора та контуру опалення — 1″ ВР, робочий тиск до 3 бар,
висота 353 мм, ширина 261 мм, обʼєм 0,32 л.
Посадкова довжина циркуляційного насоса — 130 мм; насос у комплект не входить, підійде насос Termojet APE 25-60 (130 мм).
До колектора з виходами 1¼″ група підключається через перехідник КП 125/150. Повний модельний ряд — у каталозі насосних груп Termojet.
Часті питання
Чи входить циркуляційний насос у комплект?
Ні, насос купується окремо. Посадкова довжина — 130 мм; рекомендуємо енергозберігаючий Termojet APE 25-60 (130 мм).
Характеристики
| |
Підключення до колектора |
1" ВР |
| |
Підключення до контуру опалення |
1" НР |
| |
Монтажна довжина насоса |
130 мм |
| |
KVS |
10,2 м3/годину |
| |
Робочий тиск |
6 бар |
| |
Qmax: ΔT=10°C |
20 кВт |
| |
Qmax: ΔT=20°C |
40 кВт |
