Клапан зворотний 1 1/2" (ду 40) каналізаційний для насосів повнопрохідний з гумовим кулею

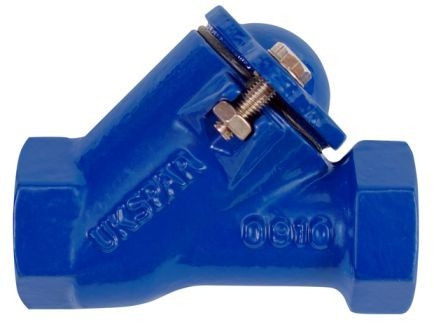

КЛАПАН ЗВОРОТНИЙ КАНАЛІЗАЦІЙНИЙ РІЗЬБОВИЙ ЧАВУННИЙ dn 40 1 1/2"

Клапан зворотний призначений для запобігання можливості протікання потоку робочого середовища у зворотному напрямку.

Використовується разом із дренажно-фекальними насосами.

Корпус клапана з епоксидним покриттям.

Клапани цього типу при відкритті відкривають повний прохід для рідини, тому що фекальні насоси не повинні мати непотрібного опору на шляху викиду рідини - це призводить до їх швидкого виходу з ладу.

Зворотні клапани встановлюють на трубопроводах, які транспортують забруднену воду, фекальні та дренажні стоки.

Ідеальне розташування монтажу - на вертикальному відрізку трубопроводу, щоб при зупинці насоса, вертикальний стовп рідини, надавши на кулю, перешкоджав зворотному проникненню вже відкачаних об’ємів стоків.

Переваги:

- Повільне закриття, без гідроудару.

- Гарна герметизація

- Малий опір

- Втрата напору води на 50% менше

- Встановлення горизонтально або вертикально (потік знизу догори)

 КЛАПАН ЗВОРОТНИЙ КАНАЛІЗАЦІЙНИЙ РІЗЬБОВИЙ

Різьбове приєднання
DN       1 1/2"       2"
L1 (мм) 203.2     203.2
Н1 (мм) 103        103

Кv (м3/год)  57.8 78.3
Вага (кг)       2.5   4.5
Таблиця розмірів (мм) для різьбових клапанів

Тиск, MPa :1,6.

Матеріал корпусу :чавун.

Температура, °С :-20÷80.

Робоче середовище :вода.

Тип приєднання :внутрішньо-внутрішня різьба.

Діаметр, мм (дюйм) :40 (1 1/2").
