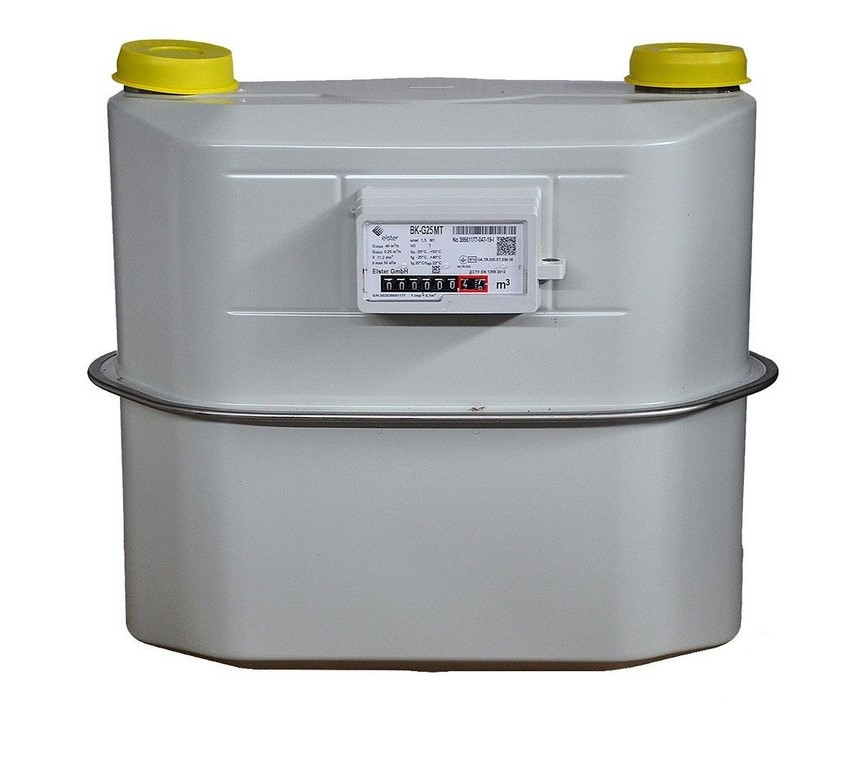

Лічильник газу BK-G25MТ V11.2 335мм мембранний з термокоректором Elster (Німеччина)

Лічильник газу Elster BK-G25T — це мембранний лічильник газу, який застосовується для вимірювання об'єму використаного природного газу, за ГОСТ 5542. Лічильник використовується для обліку природного газу, в тому числі комерційного, у житлово-комунальній сфері.

BK-G25T складається з трьох основних вузлів:

• вимірювального механізму;
• лічильного пристрою;
• корпусу.

Мембрани вимірювального механізму приводяться в зворотньо-поступальний рух газом, що проходить через вимірювальні камери. Потім розподільна система перетворює зворотньо-поступальний рух мембран в обертальний рух механічного барабанного лічильного пристрою. Вимірювальна система розміщена в міцному газонепроникному корпусі. Корпус складається з двох частин, з'єднаних між собою затискаючим поясом, і герметизується термостійким герметиком.

Лічильники BK-G25T відрізняються від лічильників BK-G25 тим, що додатково обладнані механізмом температурної корекції. Механізм температурної корекції розташований на кривошипному механізмі. Основним елементом механізму є біметалічна пластина, яка змінює свою форму в залежності від температури. Зміна форми біметалічної пластини змінює розмір ходу мембран, і у такий спосіб впливає на величину мірного обсягу.
Механізм температурної компенсації відрегульований таким чином, що барабанний лічильний пристрій відображає обсяг, приведений до температури 20°С.

Всі лічильники відповідають вимогам ДСТУ EN 1359: 2012 «Лічильники газу мембранні. Загальні технічні умови». Технічна документація фірми Elster s.r.o, Словацька Республіка, Німеччина.

Лічильники газу Elster BK-G25T поставляються у виконанні c лівостороннім потоком газу (вхід зліва, вихід праворуч), з вихідними патрубками 2 1/2".

Увага! Продукція постійно вдосконалюється. Технічні характеристики є довідковими та можуть бути змінені виробником без попереднього сповіщення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
