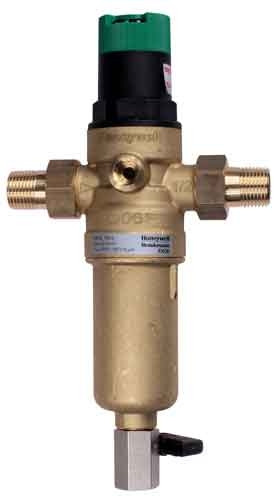

Фільтр для гарячої води самопромивний з редуктором Honeywell FK06-1/2AAM

Промивний фільтр для води з редуктором Honeywell FK06-1/2AAM

Фільтри FK06-1/2AAm для гарячої води — являють собою комбінацію промивного фільтра з клапаном зниження тиску для безперервного водопостачання фільтрованою водою. Вони запобігають проникненню сторонніх тіл, як-от частинки іржі, волокон пеньки або піщинок. Інонодні частинки, зібрані всередині колби фільтра, можуть бути легко видалені за допомогою промивання. Клапан зниження тиску запобігає захисту від надлишкового тиску та знижує витрату води. Кожен із перерахованих елементів окремо задовольняє вимоги чинними норм DIN/DVGW. Особливості та характеристики індивідуальних елементів також поширюються на весь комбінований пристрій. Невеликі розміри дають змогу встановити комбінований фільтр у місцях з обмеженим простором.

Особливості фільтра Honeywell miniplus FK06-1/2AAM:

• Протестований за вимогами DIN/DVGW
• Просте збирання
• Просте налаштування вихідного тиску
• Настроювання читається на настройковій шкалі
• Настрочена пружина не вступає в контакт із водою
• Картридж клапана може повністю змінюватися
• Подавання фільтрованої води не припиняється в процесі промивання
• Коливання вхідного тиску не впливають на вихідний тиск
• Сітка та колба фільтра можуть змінюватися
• Збалансоване сідло клапана
• Може обладнатися вхідним зворотним клапаном
• Перевірена та надійна конструкція
• Відповідає вимогам KTW

Комбінований фільтр miniplus FK06 складається з:

• Корпуси з отворами G 1/4" під манометр з обох боків
• Нарізного з'єднання (Версія A)
• Картридж клапана з діафрагмою та сідлом клапана
• Пружинної склянки зі шкалою та ручкою настроювання
• Настроєної пружини
• Сітки фільтра тонкого очищення з колбою
• Кульового клапана

Постачається без манометра.

Матеріали фільтра з регулятором тиску FK06 Honeywell

• Корпус із латуні, стійкої до вимивання цинку
• Фітинги з латуні
• Картридж клапана з високоякісного синтетичного матеріалу
• Пружинний стакан зі шкалою та ручкою настроювання з високоякісного синтетичного матеріалу
• Пружина з пружинної сталі
• Сітка фільтра з неіржавкої сталі
• Колба фільтра з ударостійкого синтетичного матеріалу або латуні, стійкої до вимивання цинку
• Діафрагма з армованого NBR

Технічні характеристики комбінованого фільтра для води FK06 Honeywell:

• Середовище застосування: вода
• Монтажне положення: горизонтальне, колбою фільтра вниз
• Робочий тиск: максимум 16 барів
• Діапазон настроювання вихідного тиску: 1,5 — 6,0 барів
• Робоча температура: максимум 40 °C з прозорою колбою та максимум 70 °C з колбою з латуні

Принцип роботи комбінованого фільтра з регулятором тиску Honeywell FK06

Комбінований фільтр FK06 об'єднує в собі клапан зниження тиску D06F і промивний фільтр тонкого очищення FF06. У процесі нормальної роботи вода проходить через комірки фільтра FF06 на вихід. Для промивання фільтра від частин бруду потрібно відкрити кульовий кран. У процесі промивання подавання фільтрованої води не припиняється. Вбудований регулятор тиску води D06F працює за принципом вирівнювання зусиль. Це означає, що сила діафрагми діє назустріч силі пружності пружини. Вхідний тиск впливає на відкриття або закриття клапана, тому коливання вхідного тиску не впливає на вихідний тиск.

Приклад монтажу:

Діаграма значень Kvs:
