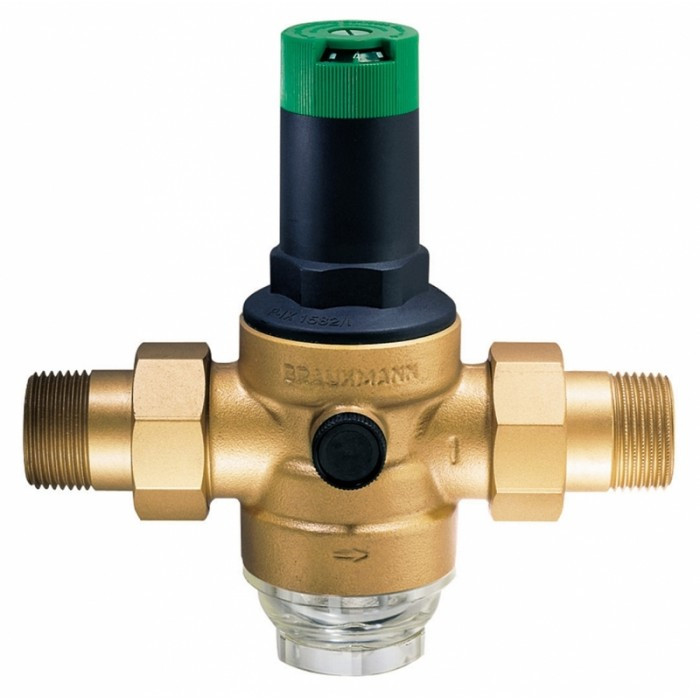

Регулятор тиску зі збалансованим сідлом і вбудованим фільтром (розмір комірки 0.16 мм), DN40. PN16.D06F-1 1/2A Honeywell
Клапани пониження тиску води Honeywell D06F захищають установки питного і господарського водопостачання від надмірного тиску води в мережі. У межах своїх специфікацій регулятор тиску води Honeywell D06F може використовуватися для промислових, комерційних і побутових застосувань.
Установка клапана пониження тиску води Honeywell D06F запобігає вихід з ладу сантехнічного обладнання внаслідок перевищення тиску і, як наслідок, зменшує споживання води. При цьому підтримується постійний встановлений тиск на виході регулятора тиску води навіть при значних коливаннях вихідного тиску. Зниження робочого тиску і підтримання його на постійному рівні мінімізує шум потоку води в установці.
Особливості
- Сертифікація DIN/DVGW
- До розміру 1 1/4" сертифікація низького рівня шуму, група 1, без обмежень
- Выходное давление устанавливается ручкой настройки
- Установленное давление отражается на шкале настройки
- Настроечная пружина не вступает в контакт с водой
- Вставка клапана из высококачественного синтетического материала может полностью меняться
- Встроенный фильтр тонкой очистки
- Есть версии без соединительных фиттингов
- Легко модернизируется в комбинированный фильтр тонкой очистки
- Может оснащаться входным обратным клапаном
- Сбалансированное по давлению седло клапана - колебания входного давления не оказывают влияния на выходное давление
Технические данные
- Макс. рабочая температура: 40°С (с прозрачной колбой); 70°С (с колбой из латуни)
- Минимальное падение давления: 1 бар
- Присоединительные размеры: 1 1/2"
Диапазон применений
- Рабочая среда: Вода, сжатый воздух, азот в рамках действующих стандартов
- Рабочее давление: макс. 16 бар с прозрачной колбой, макс. 25 бар с колбой из латуни
- Выходное давление: Задаётся в пределах 1.5 - 6.0 бар
- Заводская настройка: 3 бара
Материалы
- Корпус из латуни, устойчивой к вымыванию цинка
- Резьбовые фиттинги из латуни
- Вставка клапана из высококачественного синтетического материала
- Сетка фильтра из нержавеющей стали
- Пружинный стакан с ручкой настройки и шкалой из высококачественного синтетического материала
- Колба фильтра из прозрачного пластика или латуни
- Настроечная пружина из пружинной стали
- Диафрагма из армированного NBR
- Уплотнения из NBR
Конструкция
В состав клапана понижения давления входит:
- Корпус с отверстием G 1/4" под манометр с обеих сторон
- Резьбовое соединение (версии A и В)
- Вставка клапана с диафрагмой и седлом клапана
- Фильтр тонкой очистки с ячейками сетки 0.16 мм
- Пружинный стакан со шкалой и ручкой настройки
- Колба фильтра
- Настроечная пружина
- Манометр не входит в комплект поставки
Принцип действия
Пружинные клапаны понижения давления воды D06F Honeywell работают по принципу выравнивания усилий. Усилие диафрагмы противодействует усилию настроечной пружины. Если выходное давление и, следовательно, усилие на диафрагму снижается вследствие водоразбора, то большее по величине усилие пружины вынуждает клапан открываться. При этом выходное давление возрастает до тех пор, пока сила упругости пружины не уравновесится усилием диафрагмы. Входное давление не оказывает влияния на открытие или закрытие клапана, поэтому колебания входного давления не влияют на выходное давление. Таким образом, обеспечивается балансировка входного давления.
Габаритные размеры
Диаграмма значений Kvs:
Пример установки
