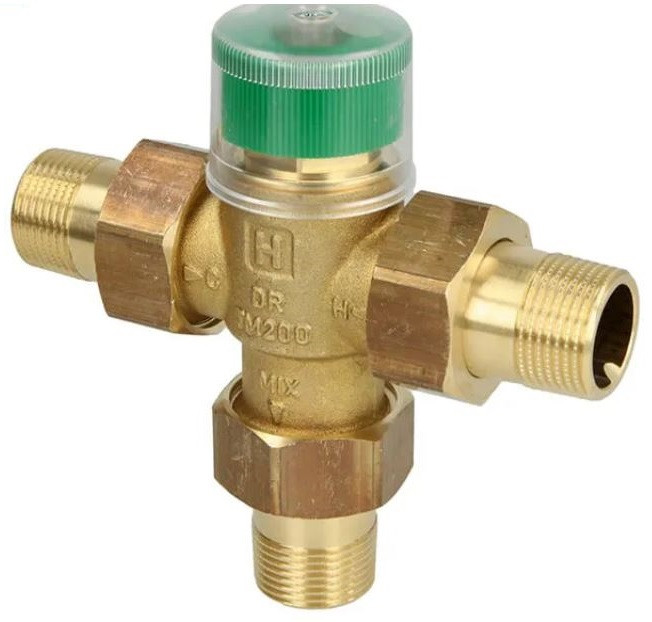

Термостатичний змішувач TM200-3/4A для бойлерів 30-60 З ду 15 (різьба 3/4") Honeywell (Німеччина)

Термостатичний змішувач ГВС — пристрій, який захищає користувачів гарячої води від ошпарювання. Ставиться між пристроєм приготування гарячої води та споживачами санітарної гарячої води.

Особливості клапана:

• Високоточний термоелемент із чудовою чутливістю навіть за малих витрат
• Просте налаштування необхідної температури води. Захист від опіків — вхід гарячої води автоматично перекривається в разі зникнення холодної води, якщо температура гарячої води на вході на 10 K вище встановленої температури
• У разі зникнення гарячої води вхід холодної води перекривається автоматично
• Внутрішні деталі клапана виготовлені з матеріалів, стійких до утворення накипу
• Відповідає вимогам KTW

Конструкція:

• Корпус
• Ручка налаштування
• Термостат

Матеріали:

• Корпус із латуні, стійкої до вимивання цинку
• Фіттинги з латуні
• Рухомі частини з високоякісних, стійких до утворення накипу, синтетичних матеріалів
• Ручка настроювання з пластику
• Ущільнення EPDM
• Пружина з неіржавкої сталі

Принцип дії:

a) Як змішувальний клапан для систем опалення та ГВС:

Високочутливий тепловий елемент, розташований на виході клапана, керує штоком, який регулює витратну пропорцію між гарячою і холодною водою відповідно до встановленої температури. На входах гарячої та холодної води клапан також має два еластичні сідла, які забезпечують:

• Примусове замикання впуску гарячої води у разі раптового припинення подавання холодної води, якщо температура гарячої води принаймні на 10 K вища, ніж задана температура змішаної води.

• Замикання впуску холодної води у разі припинення подавання гарячої води.

b) Як роздільний клапан у системах центрального опалення:

У цьому застосуванні потік через клапан проходить у зворотному напрямку, порівнюючи із застосуванням як змішувальний клапан. Поступна вода омиває чутливий елемент і він переміщує керівний пістон у такий спосіб, щоб вода поверталася в систему, якщо її температура вища за встановлену та щоб вода надходила в кошеня, якщо її температура нижча за за задану.

Діапазон настроювання максимальної температури гарячої води 30-60 °C.
Максимальний робочий тиск — 10 барів.
Максимальний протік — 35 л/хв.
