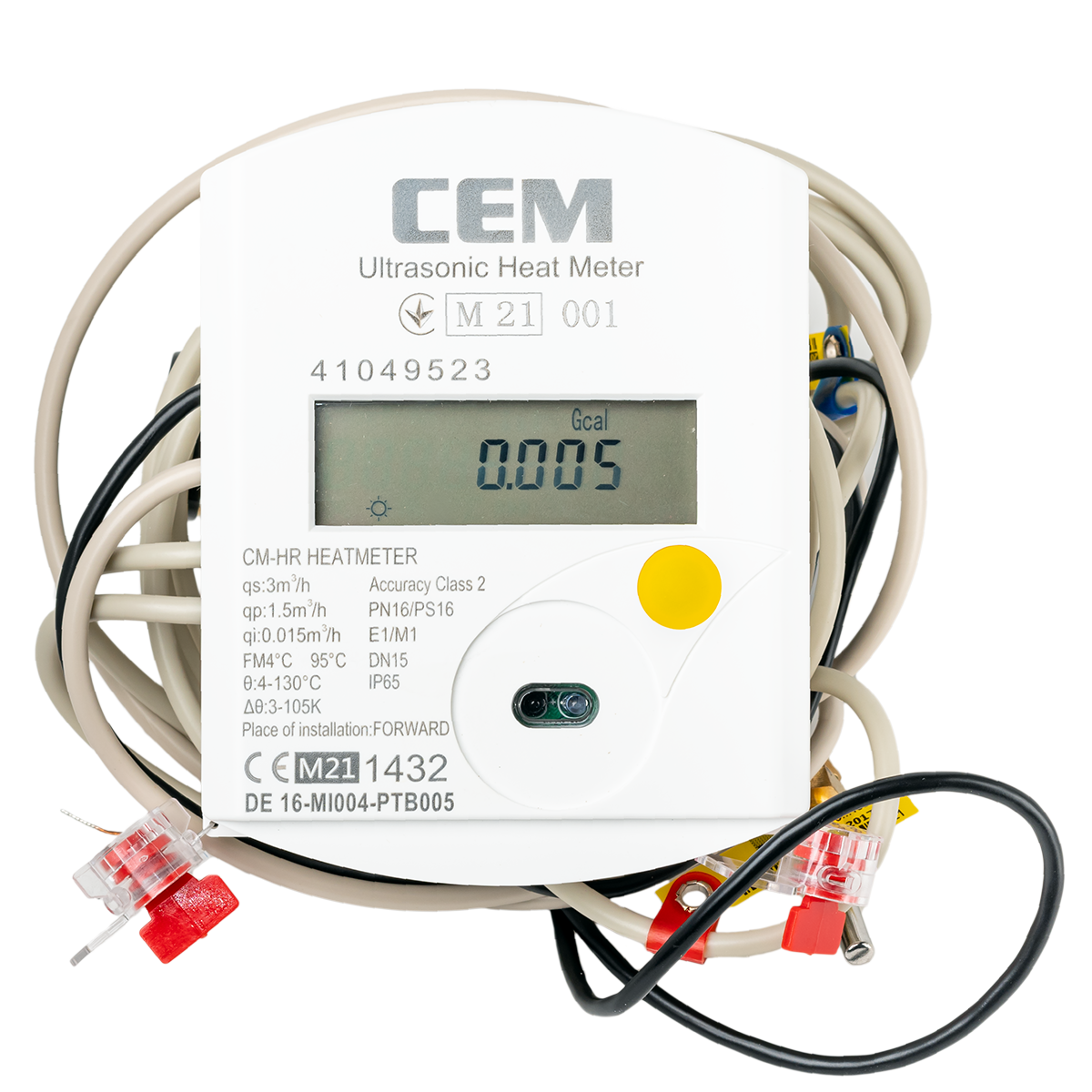

Лічильник тепла ультразвуковий CEM CM-HR Ду 15 1,5 м3/год

Ультразвуковий лічильник тепла та холоду CEM CM-HR Ду 15 q_p=1,5 м³/год

Лічильник теплової енергії з ультразвуковим датчиком потоку для систем опалення та/або охолодження. Інтерфейс передачі показань: M-Bus. Номінальні розміри: Ду 15 q_p=1,5 м³/год.

Ультразвуковий лічильник опалення та охолодження CEM CM-HR працює з інноваційною ультразвуковою технологією, спеціально розробленою для широкого застосування від субметрії до побутового та централізованого опалення та охолодження.

Спеціально для централізованого теплопостачання зі швидкими змінами температури CEM CM-HR також доступний як «швидкісний теплолічильник» відповідно до ДСТУ EN 1434-1. Ця ультразвукова технологія без зношування стабільна в довгостроковій перспективі, нечутлива до забруднень і надійно вимірює навіть при дуже малих обсягах потоку. Ультразвукові датчики потоку можуть працювати постійно до температури теплового середовища 130 °C і оптимально підходять для застосування в централізованому теплопостачанні.

Завдяки високій перевантажувальної здатності та технології вимірювання, що не зношується, вони також можуть використовуватися для вимірювання енергії в системах гарячого водопостачання.

Одна кнопка використовується для виклику всіх важливих даних про пристрій і споживання, таких як значення контрольної дати, максимальні значення або збережені місячні значення протягом усього терміну служби лічильника.

Його різноманітні інтерфейси зв’язку, які можна вибирати, означають, що CEM CM-HR гарантує ефективність і точність запису даних про споживання, будь-то по M-Bus або радіо.

Робочі характеристики ультразвукового теплолічильника CEM CM-HR Ду 15, q_p 1,5 м³/год

• Простота установки і використання
• Ергономічний дизайн
• РК-дисплей, що обертається на 350° і відокремлюється від лічильника
• Можливість горизонтальної та вертикальної установки
• РТ1000 перетворювачі температури
• 8 років термін служби літій-іонної батареї (легка заміна)
• Режими: опалення, охолодження та опалення і охолодження
• Оптичний інтерфейс, дротовий або бездротовий зв'язок по протоколу M-Bus
• Номер сертифікату перевірки типу: UA.TR.001 8-20
• Архів: хвилинний, годинний, добовий, місячний, річний (в залежності від налаштувань OPTO та M-Bus)

Назва	Значення
Номінальний діаметр	DN15		DN20
Максимальний робочій тиск	1,6 МПа
Клас точності за ДСТУ EN 1434	2
Витрата, м3/год:
номінальна qp	0,6	1,5	2,5
мінімальна qі	0,006	0,015	0,025
максимальна qs(2:1)	1,2	3,0	5,0
Діапазон вимірювання qp/qi	100:1, (50:1, 250:1 опціонально)
Температура теплоносія, °С	Від 4 °С до 95 °С, або від 0 °С до 130 °С
Втрата тиску за qp, мбар	140	180	140
Положення у просторі	горизонтальне/вертикальне
Приєднувальна різьба, А	G¾B		G1B
монтажна довжина, мм	110		130
Габаритні розміри теплолічильника, не більше, мм:
Довжина, L	110		130
Довжина, L1	94
Ширина, W	121
Висота, H2	100		105
Висота, H1	12		18
Висота, H3	31

Технічні характеристики

• Діаметр умовний, мм 15
• Тиск, Ру 16
• Тип приєднання Муфтове
• Довжина (без штуцерів), мм 110
• Висота, мм 100
• Маса, кг 0,65
• Номінальна витрата (qp), м3/год 1,5
• Мінімальна витрата (qi), м3/год 0,006
• Максимальна витрата (qs), м3/год 3,0
• Діапазон вимірювання qp/qi 100:1
• Клас точності за ДСТУ EN 1434 2
• Температура теплоносія, °С Від 4 до 95
