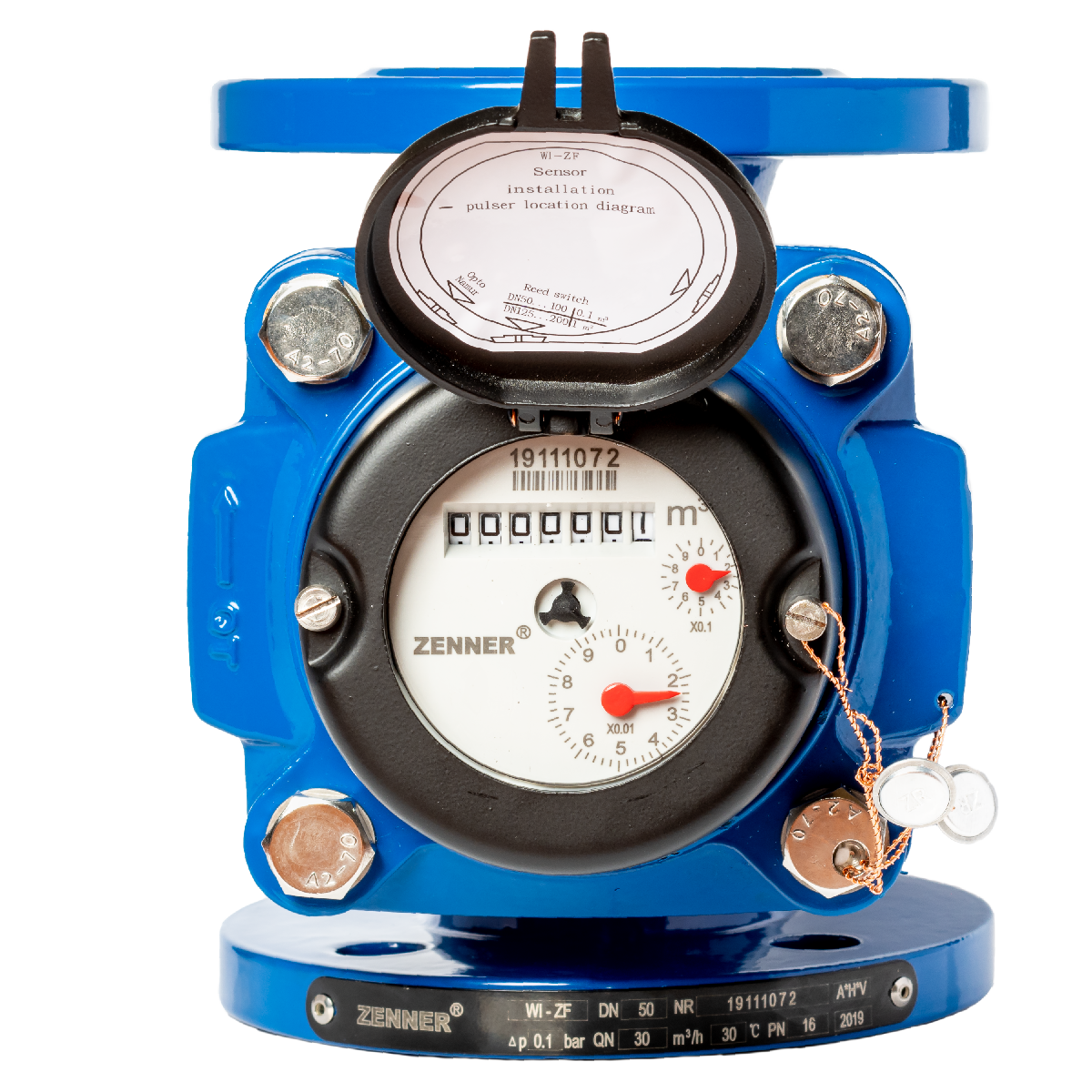

Лічильник води Zenner WI-ZF Ду 65 - сухоходный турбінний лічильник забрудненої холодної води типу Woltman з захищеним роликовим механізмом, спеціально розроблений для стічних вод.
Турбінний лічильник води іригаційний Zenner WI-ZF Ду 65 рекомендуються для установки:
- на водозаборах з відкритих водойм,
- для вимірювання кількості стічних вод на каналізаційних системах,
- на об'єктах сільського господарства (зрошення),
- в очисних установках,
- спорудах для очищення стоків,
- на резервуарах для стічних вод.
Лічильник для стічних вод Zenner WI-ZF Ду 65 (іригаційний) забезпечує можливість роботи із забрудненою водою завдяки тому, що вимірювальна вставка розташовується у верхній частині труби, де протікає воді знаходиться зазвичай тільки мала кількість зважених часток. Лічильник легко справляється із забрудненням до 30%. При дуже сильному забрудненні рекомендується додатково встановлювати перед лічильником зовнішні фільтри.
Роликовий лічильний механізм у даних лічильників повністю капсулированный і тим самим захищений від забруднень. Лічильники серійно поставляються з металевою захисною кришкою, яка надійно захищає лічильний механізм також і при суворих умовах.
Лічильник Zenner WI-N Ду 65 в будь-який час може бути дооснащен імпульсними, оптичними та індуктивними датчиками NAMUR. Таким чином, лічильник може бути вбудований в існуючу систему передачі даних простим способом.
Особливості та переваги іригаційної лічильника Zenner WI-ZF Ду 65:
- Лічильник для забрудненої води або як контрольний лічильник у сфері свіжої води
- Простий в обслуговуванні завдяки змінній вимірювальної вставці
- Точність вимірювання відповідає класу А
- Для горизонтального і вертикального вбудовування.
Технічні дані лічильників води Zenner WI-ZF Ду 65
| Номінальна витрата |
Qn, м3/год |
30 |
50 |
90 |
|
|
|
|
| Номінальні розміри |
DN, мм |
50 |
65 |
80 |
|
|
|
|
| Монтажна довжина |
L, мм |
200 |
200 |
225 |
|
|
|
|
| Точність вимірювання |
|
А |
| Максимальна витрата (короткочасно) |
Qmax, м3/год |
100 |
120 |
150 |
|
|
|
|
| Максимальна витрата (довгостроково) |
м3/год |
70 |
120 |
120 |
|
|
|
|
| |
|
|
|
|
|
|
|
|
| Діапазон індикації |
Хв., л |
0.5 |
| Макс., м3 |
9.999.999 |
| Максимальна температура |
°З |
50 |
| Робочий тиск, макс. |
PN, бар |
16 |
| Висота |
Н1, мм |
230 |
240 |
250 |
|
|
|
|
| Н2, мм |
75 |
85 |
95 |
|
|
|
|
| Діаметр фланця |
D, мм |
165 |
185 |
200 |
|
|
|
|
| Діаметр кола центрів отворів |
D1, мм |
125 |
145 |
160 |
|
|
|
|
| Кількість болтів |
шт. |
4 |
4 |
8 |
|
|
|
|
| Діаметр отворів під болти |
мм |
19 |
19 |
19 |
|
|
|
|
| Вага |
кг |
11 |
12 |
14 |
|
|
|
|
