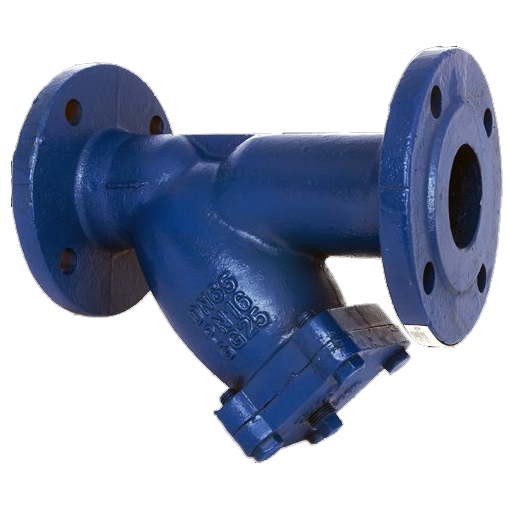

Фільтр фланцевий ду150 осадовий чавунний
- В наявності
- Оптом і в роздріб
6 496 ₴
6 301,12 ₴
Показати оптові ціни- +380 (67) 523-50-33
Фільтр фланцевий ду 150 осадовий Pn16
Фільтр чавунний фланцевий призначений для ефективного очищення різних технологічних потоків води (мережевий, підживлювальної, зворотної, стічної води та ін.) від важких механічних домішок (пісок, камінчики, окалина, грат, продукти корозії труб і обладнання, випадкові, сторонні предмети тощо) розміром більше 20 мкм (максимальна ефективність очищення до 90%)
Відділення твердих частинок здійснюється пропущенням рідини через фільтруючу сітку фільтра чавунного фланцевого
Сітчасті фільтри чавунні фланцеві призначені для установки перед регулюючою арматурою, витратомірами, насосами і іншими пристроями з підвищеними вимогами до чистоти проходить через них води.
КОНСТРУКЦІЯ фільтра чавунного фланцевого
Фільтр чавунний фланцевий складається з корпусу, кришки, ущільнювальної прокладки, сітчастого циліндра з нержавіючої сталі,
ЗАСТОСУВАННЯ фільтра чавунного фланцевого
Фільтр чавунний фланцевий «грязьовик» застосовується для захисту трубопроводів, що транспортують газ, нафтопродукти, пар, скраплений газ, крім токсичних середовищ і кисню, від потрапляння сторонніх часток і для установки в системи холодного і гарячого водопостачання при температурі від мінус 100 до плюс 3000С.
ХАРАКТЕРИСТИКИ МАТЕРІАЛІВ фільтра чавунного фланцевого.
1) Болт ― сталь 20
2) Ущільнювальне кільце -PTFE 40 (фторопласт Ф4)
3) Кришка ― Чавун сірий
4) Сітка ― нержавіюча Сталь 12Х18Н10Т
5) Корпус ― Чавун сірий
УСТАНОВКА фільтра чавунного фланцевого
Фільтрами чавунними фланцевими сітчастими грубої очистки допускається очищення зазначених середовищ з температурою від мінус 100С до 3000С і тиском до 1,6 МПа (16 кгс/см2).
В процесі експлуатації, фільтра чавунного фланцевого сітчастого при збільшенні перепаду тиску перед і після фільтра понад 0,15 МПа (1,5 кгс/см2), необхідно очистити фільтр (сітку і внутрішню поверхню корпусу). Для цього необхідно перекрити потік робочої рідини, що проходить через фільтр чавунний фланцевий, злити воду і зняти сітку.
Фільтр чавунний фланцевий встановлюється в горизонтальному положенні кришкою вниз. На паропроводі встановлювати кришкою вбік. Установка у вертикальному положенні можлива тільки при напрямку потоку зверху вниз. При установці переконатися, що напрямок потоку збігається з напрямком, зазначеним на корпусі фільтра чавунного фланцевого.
Табл. 2 Розмірна сітка
PN |
DN |
L(mm) |
D(mm) |
D1(mm) |
D2(mm) |
n-d |
Розмір осередку сітки, мм |
Вага, кг |
16 |
40 |
190 |
145 |
86 |
110 |
4-18 |
1,18 |
6,20 |
50 |
210 |
150 |
98 |
125 |
4-18 |
1,18 |
6,23
|
|
65 |
240 |
175 |
116 |
145 |
4-18 |
1,18 |
9,17 |
|
80 |
280 |
195 |
137 |
160 |
8-18 |
1,18 |
12,26 |
|
100 |
310 |
220 |
155 |
180 |
8-18 |
1,18 |
16,83 |
|
125 |
350 |
245 |
185 |
210 |
8-18 |
1,18 |
22,02 |
|
150 |
400 |
280 |
210 |
240 |
8-22 |
1,18 |
30,67 |
|
200 |
480 |
330 |
260 |
295 |
12-22 |
1,18 |
54,55 |
|
|
250
|
590 |
405 |
355 |
313 |
12-27
|
1,18 |
62,00 |
|
300
|
620 |
455 |
410 |
370 |
12-27 |
1,18 |
84,00 |
Основні | |
---|---|
Тип фільтра грубої очистки | Осадовий |
Умовний прохід | 150 мм |
Робоче середовище | Вода, Неагресивна середа |
Максимальна температура робочого середовища | 150 град. |
Максимальний робочий тиск | 16 бар |
Матеріал корпусу | Чавун |
Покриття | Емаль |
Спосіб монтажу | Горизонтальний/вертикальний |
Колір | Синій |
Тип приєднання | Фланцеве |
Користувальницькі характеристики | |
Максимальна робоча температура | 150 |
Запірний орган | Паралельний |
Вид затвора | Однодисковий |
- Ціна: 6 301,12 ₴
