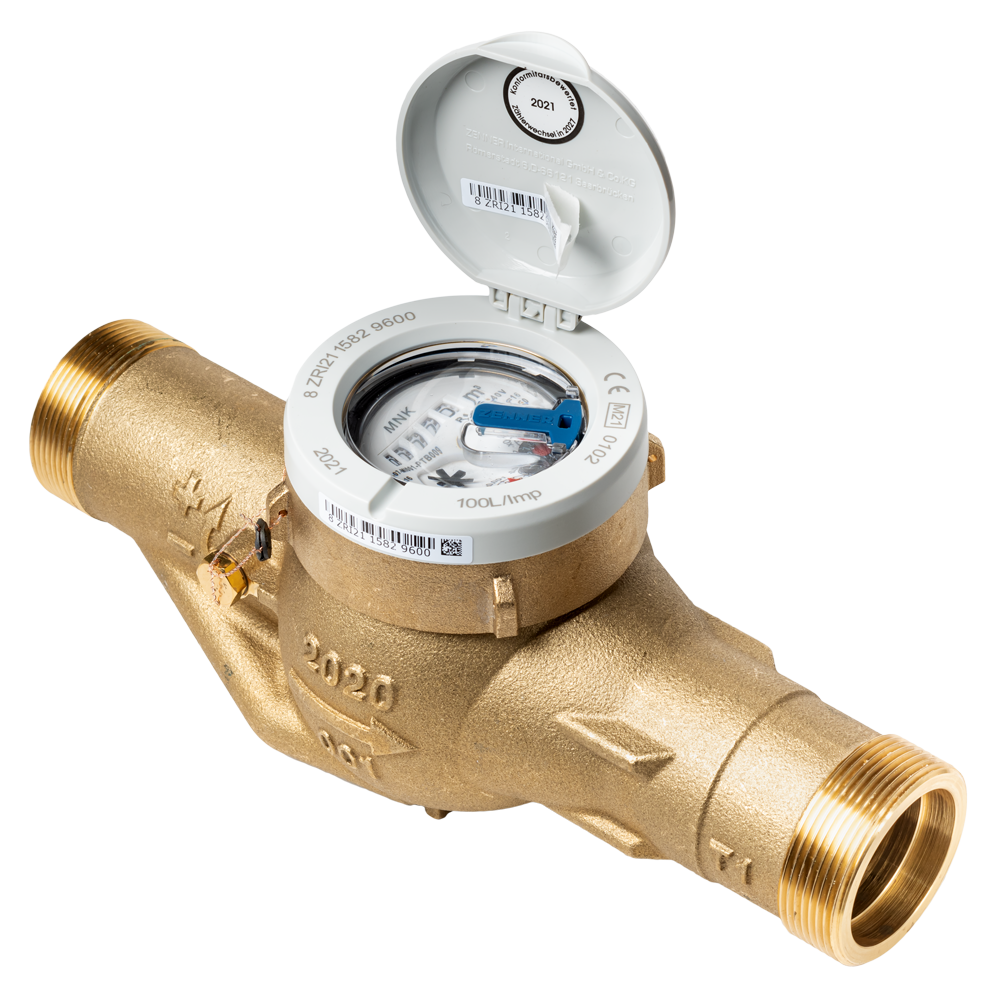

Будинковий лічильник води MNK-RP-N Ду 40
Zenner MNK-RP-N Ду 40 — це лічильник води, метрологічного класу С (R160), перевірений роками, призначений для вимірювання об'єму холодної води до 50 °С. Сучасний стан розробки гарантує точні результати вимірювань, мінімальне навантаження на підшипники і тривалий термін служби.
На лічильнику води ZENNER типу MNK-RP-N Ду 40 ролики лічильного механізму знаходяться в окремій герметичній камері, наповненій спеціальною захисною рідиною.
Так як лічильні ролики більше не стикаються з водою і відкладеннями, то знімання даних можливий навіть при сильному забрудненні або великому вмісті заліза у воді. Варіант MNKI-RP-N поставляється з імпульсним датчиком (герконом) для дистанційного зчитування даних.
Його основними характеристиками є низький пусковий потік та надійна робота навіть при агресивних властивостях води або ефектах децинкування. Захищений роликовий регістр надійно читається навіть в складних кліматичних умовах. Принцип конструкції MNK-RP-N Ду 40 з прямою передачею від вимірювальної камери до регістру забезпечує стандартний захист від маніпуляцій або перешкод.
Огляд робочих характеристик
-
"Мокрохід" з прямою передачею обертання крильчатки на лічильний механізм
-
Для горизонтального і вертикального монтажу (також для висхідних і низхідних труб)
-
Оглядове вікно з УФ-стійкого пластику (MNK-N)
-
Робочий тиск 16 МАР
-
Діапазон показань від 0,1 до 99999 м3
-
Метрологічний клас С (R 160)
Опції AMR
(автоматизоване зчитування показань лічильників)
-
Модель «MNK-RP-N» може оснащуватися імпульсної накладкою (стандарт 10 л/імпульс, опціонально 100 л/імпульс)
-
Стандарт з інтерфейсом зв'язку для модулів PDC (PulseDataCapture):
⇒ безпроводний радіомодуль M-Bus PDC відповідно до стандарту OMS (868 МГц)
⇒ радіомодуль PDC LPWAN для LoRaWAN®, SIGFOX)
Технічні характеристики лічильника води Zenner MNK-RP-N Ду 40
| Номінальна витрата |
Q3 |
м³/год |
16 |
| Досяжний діапазон виміру |
Q3/Q1 |
R |
200H/63V |
| Стандартний діапазон виміру |
Q3/Q1 |
R |
80H/40V |
| Максимальна витрата(1) |
Q4 |
м³/год |
20 |
| Мінімальна витрата(1) |
Q1 |
л/год |
200H/400V |
| Поріг чутливості |
|
л/год |
<20 |
| Діапазон показань |
min |
л |
0,1 |
| max |
м³ |
99999 |
| Температурний діапазон |
T50 |
°C |
50 |
| Рабочий тиск, макс. |
MAP |
бар |
16 |
| Імпульс |
|
л/імп. |
10/100 |
| Номінальний діаметр |
Ду |
мм |
40 |
| дюйм |
1½ |
| Довжина (без штуцерів) |
L2 |
мм |
300 |
| Різьба G x B |
D1 |
дюйм |
2 |
| Різьба штуцера |
D2 |
дюйм |
1½ |
| Ширина приблизно |
B |
мм |
110 |
| Висота приблизно |
H1 |
мм |
145 |
| |
H2 |
∼30 |
∼50 |
| |
H3 |
15 |
15 |
| Вага |
|
кг |
3,6 |
(1)Дані стосуються стандартного діапазону виміру
