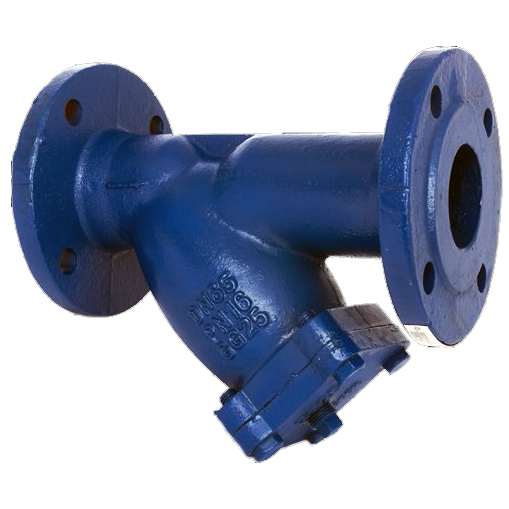

Фільтр фланцевий ду 50 осадковий чавунний

Фільтр чавунний фланцевий ду 50

Фільтри чавунні фланцеві сітчасті затримують всі тверді частинки, розміри яких перевищують розміри комірок. Фільтри чавунні фланцеві захищають від засмічення найбільш уразливі елементи водних установок, таких як насоси, регулююча арматура, теплообмінники, витратоміри,

Фільтр чавунний фланцевий призначений для ефективного очищення різних технологічних потоків води (мережевого, підживлювального, зворотного, стічної води та ін.) від важких механічних домішок (пісок, камінчики, окалина, грат, продукти корозії труб і обладнання, випадкові, сторонні предмети тощо) розміром більше 20 мкм (максимальна ефективність очищення до 90%)
Відділення твердих частинок здійснюється пропущенням рідини через фільтруючу сітку фільтра чавунного фланцевого
Сітчасті фільтри чавунні фланцеві призначені для установки перед регулюючою арматурою, витратомірами, насосами і іншими пристроями з підвищеними вимогами до чистоти проходить через них води.
КОНСТРУКЦІЯ фільтра чавунного фланцевого
Фільтр чавунний фланцевий складається з корпусу, кришки, ущільнювальної прокладки, сітчастого циліндра з нержавіючої сталі,
ЗАСТОСУВАННЯ фільтра чавунного фланцевого
Фільтр чавунний фланцевий «грязевик» застосовується для захисту трубопроводів, що транспортують газ, нафтопродукти, пар, скраплений газ, крім токсичних середовищ і кисню, від потрапляння сторонніх часток і для установки в системи холодного і гарячого водопостачання при температурі від мінус 100 до плюс 3000С.
ХАРАКТЕРИСТИКИ МАТЕРІАЛІВ фільтра чавунного фланцевого.
1) Болт ― сталь 20
2) Ущільнювальне кільце -PTFE 40 (фторопласт Ф4)
3) Кришка ― Чавун сірий
4) Сітка ― нержавіюча Сталь 12Х18Н10Т
5) Корпус ― Чавун сірий

УСТАНОВКА фільтра чавунного фланцевого:

Фільтр чавунний фланцевий встановлюється в горизонтальному положенні кришкою вниз. На паропроводі встановлювати кришкою вбік. Установка у вертикальному положенні можлива тільки при напрямку потоку зверху вниз.

При установці переконатися, що напрямок потоку збігається з напрямком, зазначеним на корпусі фільтра чавунного фланцевого.
При установці вироби на трубопровід зробити підтяжку прокладочного з'єднання, т.я. в період транспортування і зберігання виробів може статися розгерметизація. Це не є браковою ознакою.
