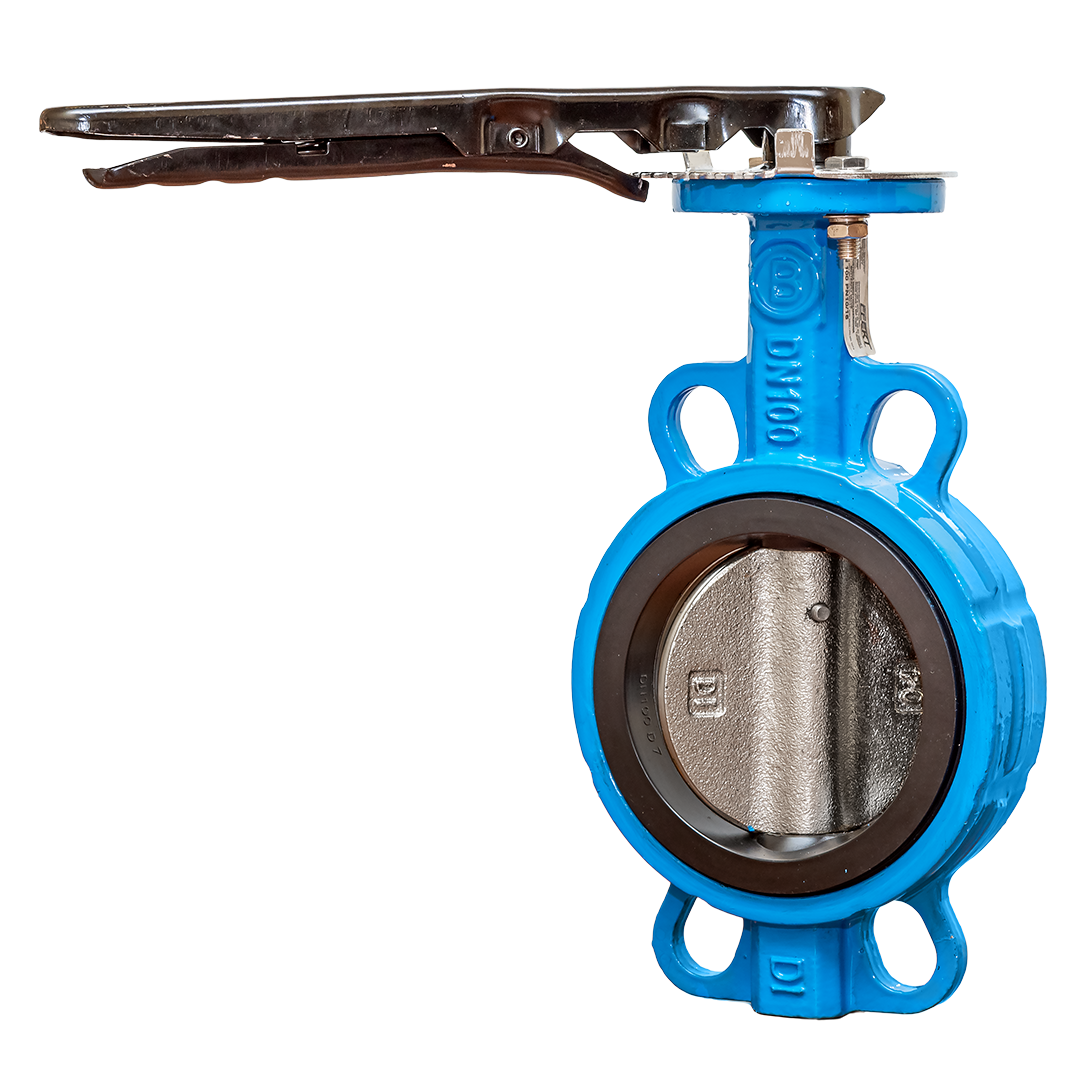

Засувка Батерфляй Ду 50 EFEKT з чавунним диском ущільнення EPDM функціональні особливості:
Міжфланцеві затвори Ду 50 EFEKT встановлюються між плоскими фланцями і комірцевими фланцями.
Клас герметичності - А у відп. EN -12266 - 1 / EN 10204 для випробувань на герметичність і міцність, виконаних у відп згідно DIN 3230-5.
Корпус і диск — з високоміцного чавуну GJS-500-7 для PN16.
Змінне еластомерне ущільнення з захистом від зсуву.
Виконання — згідно PN-EN 1074-1, PN-EN 1074-2; PN-EN 593.
Шпиндель — з нержавіючої сталі 1.4021
Верхній фланець — для монтажу приводу згідно ISO 5211
Диск — ковкий чавун з покриттям
Ущільнення — EPDM
Цілісний шток, кріплення диска на шпильках
Застосування поворотної дискової засувки батерфляй Ду 50 EFEKT з чавунним диском
Системи холодного та гарячого водопостачання, водовідведення, пожежогасіння; вентиляція, кондиціювання.
֍ Не можна застосовувати на пар ֎
- Підходить для безпосередньої установки під землю;
- Повна внутрішня і зовнішня захист від корозії за допомогою порошкової епоксидної фарби, призначеної для прямого контакту з харчовими продуктами;
- Шар фарби згідно з PN-EN ISO 12944-5: 2009 з мінімальною товщиною 250 мкм;
- Повторюваність і гарантія якості завдяки виконанню відповідно до EN ISO 9001: 2008 ;
Матеріали виготовлення поворотного дискового затвора батерфляй Ду 50 EFEKT з чавунним диском
| № |
ДЕТАЛЬ |
МАТЕРІАЛ |
| 1 |
Корпус |
Ковкий чавун EN-GJS-500-7 (ВЧ50) |
| 2 |
Диск |
Ковкий чавун EN-GJS-500-7 (ВЧ50), нікельований |
| 3 |
Шток |
Нержавіюча сталь 1.4021 (20Х13) |
| 4 |
Ущільнення |
Етилен-пропиленовый каучук |
| 5 |
Вкладиш |
Поліамід |
| 6 |
Кільце |
Етилен-пропиленовый каучук |
| 7 |
Штифт |
Нержавіюча сталь 1.4021 (20Х13) |
Норми і стандарти:
Виробництво у відповідності з Європейською Директивою 2014/68/UЕ "Обладнання для роботи під тиском": модуль А2. Будівельна довжина відповідає нормам NF EN 558-1 серія 20, ISO 5272 серія 20, DIN 3202.
Міжфланцевий монтаж Ру10/16 згідно з нормами EN1092, BS450,AISI B16.1-5, ГОСТ 33259-2015.
Підходить для монтажу за нормами ASME B16.5 клас 150 і JIS 10K.
Випробування проведені за нормами EN 12266-1, DIN 3230, BS 6755, ISO 5208 і ГОСТ 9544-2015:
- Корпус: 24 бар.
- Сідло: 17,6 бар.
