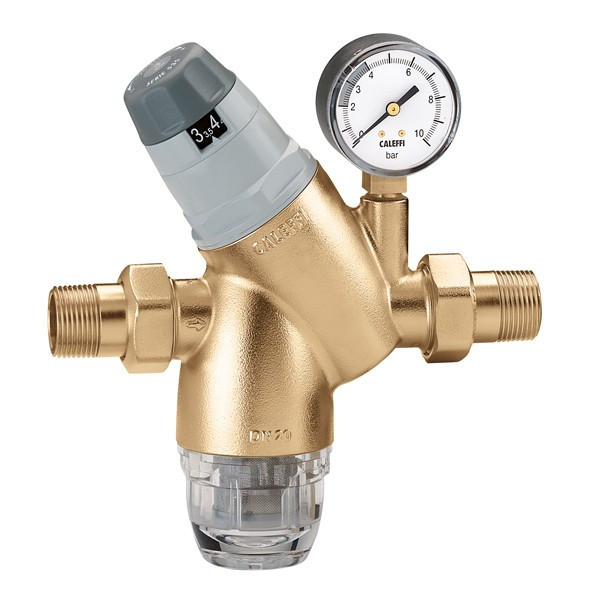

Редуктор тиску води 3/4" + фільтр 535150 Caleffi (Італія)

Редуктор Caleffi 3/4" - латунний редуктор тиску для холодної води з моноблоковим змінним картриджем і індикатором попередньої регуляції. У цій моделі редуктора є в комплекті накидні гайки, а також є можливість під'єднати манометр.

Редуктор обладнаний сітчастим фільтром із неіржавкої сталі (розмір комірки в сітці: 0,28 мм).

Редуктор Калеффі 535150 знижує і стабілізує тиск на вході міської мережі, який зазвичай виявляється занадто високим і змінним для правильного використання на побутових системах.

Для редуктора серії 5351 передбачене попереднє настроювання. Редукційний клапан тиску може бути встановлений на потрібне значення тиску перед його встановленням за допомогою регулювальної ручки з індикатором настроювання тиску. Після встановлення тиск у системі автоматично налаштовуватиметься на задане значення.

Принцип роботи:
Редукційний клапан тиску ґрунтується на своїй роботі на рівновазі двох протилежних сил: штовхання пружини в напрямку відкривання затвора та штовхання мембрани в напрямку закриття затвора.

Редукційний клапан тиску можна встановлювати на вертикальну або на горизонтальну трубу. Однак його не можна встановлювати в перевернутому вигляді.

Переваги редуктора тиску Caleffi 535150:
1. Попереднє налаштування
Редукційні клапани тиску 5351 обладнані регулятором та індикатором настроювання тиску, який видно з обох боків. Цей індикатор тиску працює за принципом поетапного збільшення, тому тиск може регулюватися безперервно зі значеннями, що зображаються з кроком 0,5 бара. Отже, тиск у системі можна заздалегідь встановити на потрібне значення, навіть перед встановленням редукційного клапана тиску.
2. Компенсаційне сідло
Редукційні клапани тиску Caleffi забезпечені компенсаційними сідлами. Це означає, що задане значення тиску залишається постійним незалежно від змін значення тиску на вході.
3. Низький гідравлічний опір
Внутрішня гідродинамічна структура редукційного клапана тиску дає змогу домогтися дуже низького гідравлічного опору, навіть якщо відкрито велику кількість точок водорозбору.
4. Робочий тиск
Зона, яка зазнає впливу тиску на вході, сконструйована так, що може працювати навіть за високого тиску. Антиекструзійні кільця з ПТФЕ на компенсувальному поршні забезпечують безперервне використання клапана під час тиску на вході до 25 атм.
5. Неслипні матеріали.
Центральний супорт, що містить рухомі деталі, виготовлений із пластмасового матеріалу з низьким коефіцієнтом прилипання. Це рішення мінімізує можливість утворення відкладень накипу, основної причини можливих поломок.
6. Знімний автономний картридж
Картридж, що містить мембрану, сітчастий фільтр, сідло, закрив і компенсаційний поршень, являє собою попередньо зібраний автономний блок із кришкою і може бути видалений для полегшення процедур ревізії та технічного обслуговування. Спеціальна конструкція регульованого елемента не вимагає жодної модифікації заданого значення тиску, яке можна залишити, як є.
7. Редуктори серії 5351 обладнані високопродуктивним сітчастий фільтр, розташований у спеціальній прозорій колбі. Це дає змогу переглядати стан картриджа та вчасно здійснювати технічне обслуговування.
6. Сертифікація.
Редукційні клапани тиску серії 5351 схвалені SVGW, DVGW, WRAS і ACS відповідно до специфікації європейського стандарту EN 1567.
7. Можливість під'єднання манометра

Режим роботи під час водорозбору:
Коли вихідний отвір водорозбору відкривається на системі водопостачання, сила дії пружини стає більше сили мембрани; закрив рухається вниз, відкриваючи клапан для потоку води. Чим більше споживання води, тим нижчий тиск під мембраною, що призводить до більшого потоку води через клапан.

Режим роботи без водорозбору:
Коли вихідний отвір водорозбору закривається, тиск на виході підвищується і штовхає мембрану вгору. Унаслідок цього закрив закриває клапан для проходу води та підтримує постійний тиск на заданому значення. Мінімальна різниця на користь сили, що додається мембраною, порівнюючи із силою дії пружини призводить до закриття пристрою.

Завдяки регулятору в редукторе Caleffi вихідний тиск можна виставити до необхідного значення від 1 до 6 барів. Заводське настроювання — 3 бари.

Корпус виготовлений із латуні, внутрішні рухомі деталі — стійкі в дезінфекції. Фільтр — з неіржавкої сталі, розмір комірки 0,28 мм.

Редуктор тиску 535150 укомплектований змінним фільтром і ключем для демонтажу фільтра та картриджа.

Технічні характеристики:
Матеріал корпусу: латуь
Діаметр підключення: 3/4" (DN20)
Діапазон тиску на виході: 1-6 барів
Максимальний тиск на вході: 25 атм
Фільтр: сітка 0,28 мм неірж. сталь
Максимальна робоча температура: 40°С
Гніздо під манометр: є
Виробник: Calleffi (Італія)
