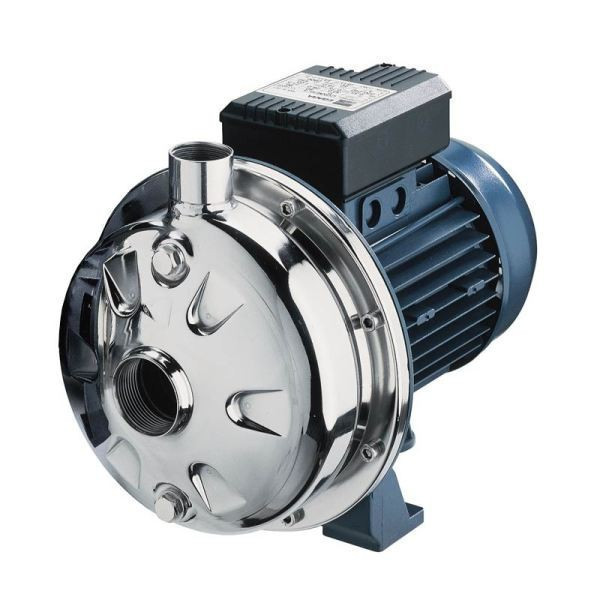

Відцентровий Насос з нержавіючої сталі CDxm 120/12 EBARA (Італія-Японія)

Відцентровий Насос з нержавіючої сталі CDxm 120/12 EBARA (Італія-Японія)

Опис

Відцентрові насоси EBARA CDXM 120/12 потужністю 0.9 кВт з гідравлічними компонентами, які виготовлені з нержавіючої сталі AISI 304.

Максимальна продуктивність насосів 9 м3/ч.

Максимальний напір даної моделі 32 м.

Підключаються до електричної мережі 1~ 230В. Використовуються для підняття тиску, водопостачання, фільтрації і зрошення, а також в системах кондиціонування повітря, водопостачання загального призначення, включаючи помірно агресивні рідини.

•
• Виробник Ebara
• Серія EBARA CDX
• Напруга 1~ 230В
• Потужність 0.9 кВт
• Продуктивність (макс) 9.6 м3/год
• Напір (макс) 32 м
• Різьба 1-1/4" x 1"
• Максимальний тиск 8 бар

Специфікація

• Максимальний робочий тиск: 0,8 МПа.
• Максимальна температура рідини: 35°С відповідно до EN 60335-2-41 для побутового використання, 60°С для іншого використання CDX 70/05, CDX 70/07 і CDX 90/10, 90°для інших моделей, 110°С для версії Н.

Матеріали

• Корпус насоса, робоче колесо, дифузор і кришка корпусу з нержавіючої сталі AISI 304.
• Вал з нержавіючої сталі AISI 303.
• Кронштейн і корпус двигуна з алюмінію
• Механічне ущільнення із графіту/кераміки/NBR.
• На замовлення можливе встановлення спеціального механічного ущільнення.

Технічні дані

• Асинхронний 2-х полюсний двигун.
• Клас ізоляції F.
• Ступінь захисту IP55.
• 1~230В ± 10% 50Гц, 3~230/400В ± 10% 50Гц.
• Вбудований конденсатор і автоматичний захист від теплового перевантаження для однофазної версії.
• Для трьохфазної версії захист від теплового перевантаження повинен забезпечити споживач.
• DNA 1"1/2 для CD(X) 200, 1"1/4 для інших моделей.
• DNM 1"

Робочі характеристики помп EBARA CDX 120

Специфікація для пояснення кривих, що знаходяться вище:

• Допуски згідно ISO 9906.
• Дослідження робочих характеристик насосів проводилися з асинхронними 2-х полюсними двигунами з частотою 50 Гц.
• Вимірювання проводилися з чистою водою при температурі 20°С і кінематичною в'язкістю ν = 1 мм2/з (1 сСт).
• Крива NPSH - це середня величина кривих, отриманих в тих же самих умовах роботи насосів.
• При підборі насоса враховуйте, що потрібно отримати запас по висоті подачі не менше 0,5 м.
• Суцільна крива вказує рекомендований робочий діапазон, пунктирна крива - тільки напрямна.
• Щоб уникнути перегріву, насоси не повинні використовуватися при витраті рідини нижче 10% від кращої точки продуктивності.

Пояснення символів:

• Q = продуктивність,
• H = висота подачі,
• P2 = номінальна потужність (потужність на валу),
• η = коефіцієнт корисної дії насоса,
• HPSH = кавітаційний запас необхідний для насоса.
