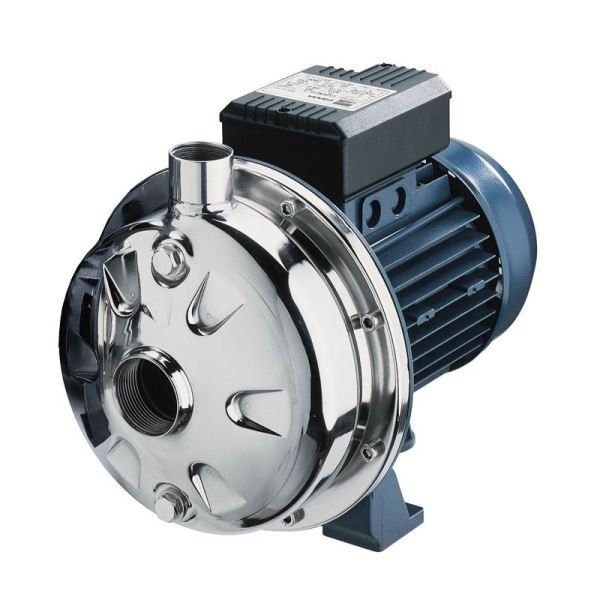

Насос відцентровий із неіржавкої сталі CDxm 70/05 EBARA (Італія-Японія)

Насос відцентровий із неіржавкої сталі CDxm 70/05 EBARA (Італія-Японія)

Опис

Відцентрові насоси EBARA CDXM 70/05 потужністю 0.37 кВт з гідравлічними компонентами, які виготовлені з неіржавкої сталі AISI 304.

Максимальна продуктивність насосів 6 м3/год.

Максимальний напор даной модели 20 м.

Під'єднуються до електричної мережі 1~ 230 В. Використовуються для підняття тиску, водопостачання, фільтрації та зрошення, а також у системах кондиціонування повітря, водопостачання загального призначення, включно з помірно агресивними рідинами.

•
• Виробник             Ebara
• Серія                          EBARA CDX
• Напруга                1~ 230В
• Потужність                    0.37 кВт
• Продуктивність (макс)    5.4 м3/год
• Напір (макс)                         20.7 м
• Різьба                                1-1/4" x 1"
• Максимальний тиск        8 бар

Специфікація

• Максимальний робочий тиск: 0,8 МПа.
• Максимальна температура рідини: 35 °C відповідно до EN 60335-2-41 для побутового використання, 60 °C для іншого використання CDX 70/05, CDX 70/07 і CDX 90/10, 90 °C для інших моделей, 110 °C для версії H.

Матеріали

• Корпус насоса, робоче колесо, дифузор і кришка корпусу з неіржавкої сталі AISI 304.
• Вал із неіржавкої сталі AISI 303.
• Кронштейн і корпус двигуна з алюмінію
• Механічне ущільнення з графіту/кераміки/NBR.
• На замовлення можливе встановлення спеціального механічного ущільнення.

Технічні характеристики

• Асинхронний 2- полюсний двигун.
• Клас ізоляції F.
• Ступінь захисту IP55.
• 1~230В ± 10% 50Гц, 3~230/400В ± 10% 50Гц.
• Вбудований конденсатор і автоматичний захист від теплового перевантаження для однофазної версії.
• Для трифазної версії захист від теплового перевантаження має забезпечити споживач.
• DNA 1" 1/2 для CD (X) 200, 1/4 для інших моделей.
• DNM 1"

Робочі характеристики насосів EBARA CDX 70

Специфікація для пояснення кривих, що є вищими:

• Допуски згідно з ISO 9906.
• Дослідження робочих характеристик насосів проводилися з асинхронними 2 полюсними двигунами з частотою 50 Гц.
• Вимірювання проводилися з чистою водою за температури 20 °C і кінематичною в'язкістю ÷ = 1 мм2/с (1 ст).
• Крива NPSH — це середня величина кривих, отриманих у тих самих умовах роботи насосів.
• Під час підбору насоса враховуйте, що потрібно отримати запас за висотою подавання не менш ніж 0,5 м.
• Суцільна крива вказує рекомендований робочий діапазон, пунктирна крива — тільки напрямна.
• Щоб уникнути перегрівання, насоси не мають використовуватися за витрати рідини нижче ніж 10% від кращої точки продуктивності.

Пояснення символів:

• Q = продуктивність,
• H = висота подавання,
• P2 = номінальна потужність (потужність на валу),
• ÷ = коефіцієнт корисної дії насоса,
• HPSH = кавітаційний запас, необхідний для насоса.
