  • Фільтр фланцевий ду80 осадовий чавунний, фото 3
  • Фільтр фланцевий ду80 осадовий чавунний, фото 4
Фільтр фланцевий ду80 осадовий чавунний -3%

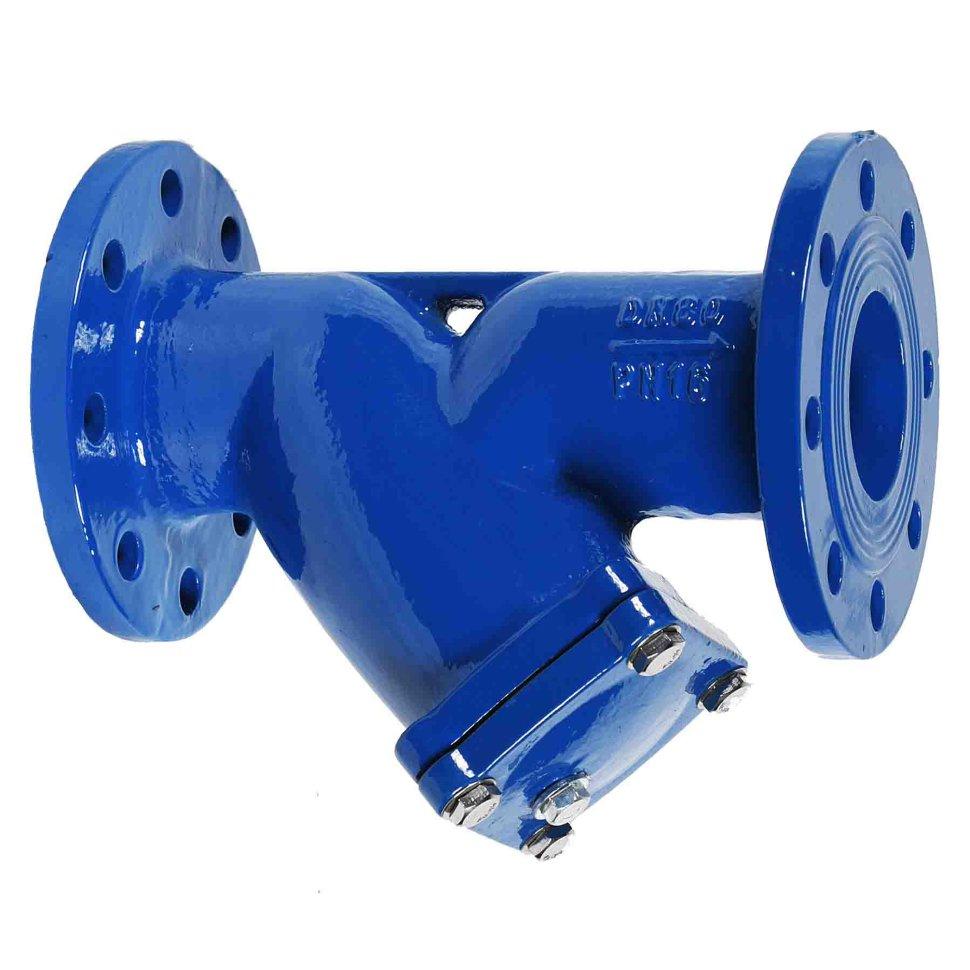

Фільтр фланцевий ду80 осадовий чавунний

  • В наявності
  • Оптом і в роздріб

3 089 ₴

2 996,33 ₴

Показати оптові ціни
+380 (50) 845-85-12
  • +380 (67) 523-50-33
Фільтр фланцевий ду80 осадовий чавуннийФільтр фланцевий ду80 осадовий чавунний
3 089 ₴2 996,33 ₴
В наявності
+380 (50) 845-85-12
  • +380 (67) 523-50-33
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Фільтр фланцевий осадовий  Pn16

Фільтр чавунний фланцевий призначений для ефективного очищення різних технологічних потоків води (мережевий, підживлювальної, зворотної, стічної води та ін.) від важких механічних домішок (пісок, камінчики, окалина, грат, продукти корозії труб і обладнання, випадкові, сторонні предмети тощо) розміром більше 20 мкм (максимальна ефективність очищення до 90%)

 Відділення твердих частинок здійснюється пропущенням рідини через фільтруючу сітку фільтра чавунного фланцевого
Сітчасті фільтри чавунні фланцеві призначені для установки перед регулюючою арматурою, витратомірами, насосами і іншими пристроями з підвищеними вимогами до чистоти проходить через них води.


КОНСТРУКЦІЯ фільтра чавунного фланцевого
Фільтр чавунний фланцевий складається з корпусу, кришки, ущільнювальної прокладки, сітчастого циліндра з нержавіючої сталі,
ЗАСТОСУВАННЯ фільтра чавунного фланцевого
Фільтр чавунний фланцевий «грязьовик» застосовується для захисту трубопроводів, що транспортують газ, нафтопродукти, пар, скраплений газ, крім токсичних середовищ і кисню, від потрапляння сторонніх часток і для установки в системи холодного і гарячого водопостачання при температурі від мінус 100 до плюс 3000С.

ХАРАКТЕРИСТИКИ МАТЕРІАЛІВ фільтра чавунного фланцевого.
1) Болт ― сталь 20
2) Ущільнювальне кільце -PTFE 40 (фторопласт Ф4)
3) Кришка ― Чавун сірий
4) Сітка ― нержавіюча Сталь 12Х18Н10Т
5) Корпус ― Чавун сірий

УСТАНОВКА фільтра чавунного фланцевого

Фільтрами чавунними фланцевими сітчастими грубої очистки допускається очищення зазначених середовищ з температурою від мінус 100С до 3000С і тиском до 1,6 МПа (16 кгс/см2).
В процесі експлуатації, фільтра чавунного фланцевого сітчастого при збільшенні перепаду тиску перед і після фільтра понад 0,15 МПа (1,5 кгс/см2), необхідно очистити фільтр (сітку і внутрішню поверхню корпусу). Для цього необхідно перекрити потік робочої рідини, що проходить через фільтр чавунний фланцевий, злити воду і зняти сітку.
Фільтр чавунний фланцевий встановлюється в горизонтальному положенні кришкою вниз. На паропроводі встановлювати кришкою вбік. Установка у вертикальному положенні можлива тільки при напрямку потоку зверху вниз. При установці переконатися, що напрямок потоку збігається з напрямком, зазначеним на корпусі фільтра чавунного фланцевого.



 Табл. 2 Розмірна сітка

<td style="background:white; border-bottom:none; border-left:solid windowtext 1.0pt; border-right:none; border-top:solid windowtext 1.0pt; height:13.9pt; mso-border-left-alt:solid windowtext .5pt; mso-border-top-alt:solid windowtext .5pt; mso-height-rule:exactly; padding:0cm .5pt 0cm .5pt; width:42.65pt" width="</tr>

PN

DN

L(mm)

D(mm)

D1(mm)

D2(mm)

n-d

Розмір осередку сітки, мм

Вага, кг

16

40

190

145

86

110

4-18

1,18

6,20

50

210

150

98

125

4-18

1,18

6,23



65

240

175

116

145

4-18

1,18

9,17

Основні
ВиробникVIT
Країна виробникСловаччина
Максимальний робочий тиск16 бар
Матеріал корпусуЧавун
ПокриттяЕмаль
Робоче середовищеВода, Неагресивна середа, Рідка середа
Спосіб монтажуГоризонтальний/вертикальний
Тип приєднанняФланцеве
Тип фільтра грубої очисткиГрязьовик
Умовний прохід80 мм
КолірСиній
Користувальницькі характеристики
Вид затвораОднодисковий
Запірний органПаралельний
Максимальна робоча температура150
