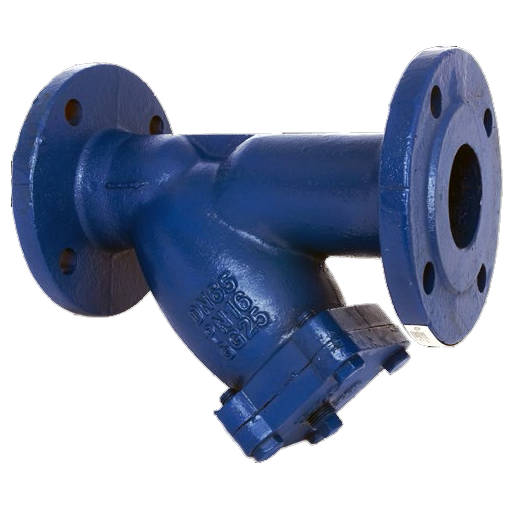

Фільтр фланцевий ду100 осадовий чавунний

Фільтр фланцевий ду 100 осадовий  Pn16

    Фільтр чавунний фланцевий призначений для ефективного очищення різних технологічних потоків води (мережевий, підживлювальної, зворотної, стічної води та ін.) від важких механічних домішок (пісок, камінчики, окалина, грат, продукти корозії труб і обладнання, випадкові, сторонні предмети тощо) розміром більше 20 мкм (максимальна ефективність очищення до 90%)

Сітчасті фільтри чавунні фланцеві призначені для установки перед регулюючою арматурою, витратомірами, насосами і іншими пристроями з підвищеними вимогами до чистоти проходить через них води.


КОНСТРУКЦІЯ фільтра чавунного фланцевого
Фільтр чавунний фланцевий складається з корпусу, кришки, ущільнювальної прокладки, сітчастого циліндра з нержавіючої сталі,
ЗАСТОСУВАННЯ фільтра чавунного фланцевого
Фільтр чавунний фланцевий «грязевик» застосовується для захисту трубопроводів, що транспортують газ, нафтопродукти, пар, скраплений газ, крім токсичних середовищ і кисню, від потрапляння сторонніх часток і для установки в системи холодного і гарячого водопостачання при температурі від мінус 100 до плюс 3000С.

ХАРАКТЕРИСТИКИ МАТЕРІАЛІВ фільтра чавунного фланцевого.
1) Болт ― сталь 20
2) Ущільнювальне кільце -PTFE 40 (фторопласт Ф4)
3) Кришка ― Чавун сірий
4) Сітка ― нержавіюча Сталь 12Х18Н10Т
5) Корпус ― Чавун сірий

УСТАНОВКА фільтра чавунного фланцевого

Фільтр чавунний фланцевий встановлюється в горизонтальному положенні кришкою вниз. На паропроводі встановлювати кришкою вбік. Установка у вертикальному положенні можлива тільки при напрямку потоку зверху вниз.

При установці переконатися, що напрямок потоку збігається з напрямком, зазначеним на корпусі фільтра чавунного фланцевого.

  Табл. 2 Розмірна сітка

<td style="background:white; border-bottom:none; border-left:solid windowtext 1.0pt; border-right:none; border-top:solid windowtext 1.0pt; height:13.9pt; mso-border-left-alt:solid windowtext .5pt; mso-border-top-alt:solid windowte</tr>

PN	DN	L(mm)	D(mm)	D1(mm)	D2(mm)	n-d	Розмір осередку сітки, мм	Вага, кг
16	40	190	145	86	110	4-18	1,18	6,20
	50	210	150	98	125	4-18	1,18	6,23
	65	240	175	116	145	4-18	1,18	9,17
	80
