КОТЕЛ ТВЕРДОПАЛИВНИЙ З ВЕРХНІМ ЗАВАНТАЖЕННЯМ WICHLACZ KW-GSN 150–1140 КВТ
- В наявності
400 131 ₴
- +380 (67) 523-50-33
«Завод Віхлач» виготовляємо котлі для тюків соломи, дров великих размірів, и вугіля, потужністю: 38 кВт, 50 кВт, 65 кВт, 100-120 кВт, 350 кВт, 500 кВт, 800 кВт, 1140 кВт, 2000 кВт, 2500 кВт, 3000 кВт
Сайт Заводу Віхлач : http://wichlacz.ua/

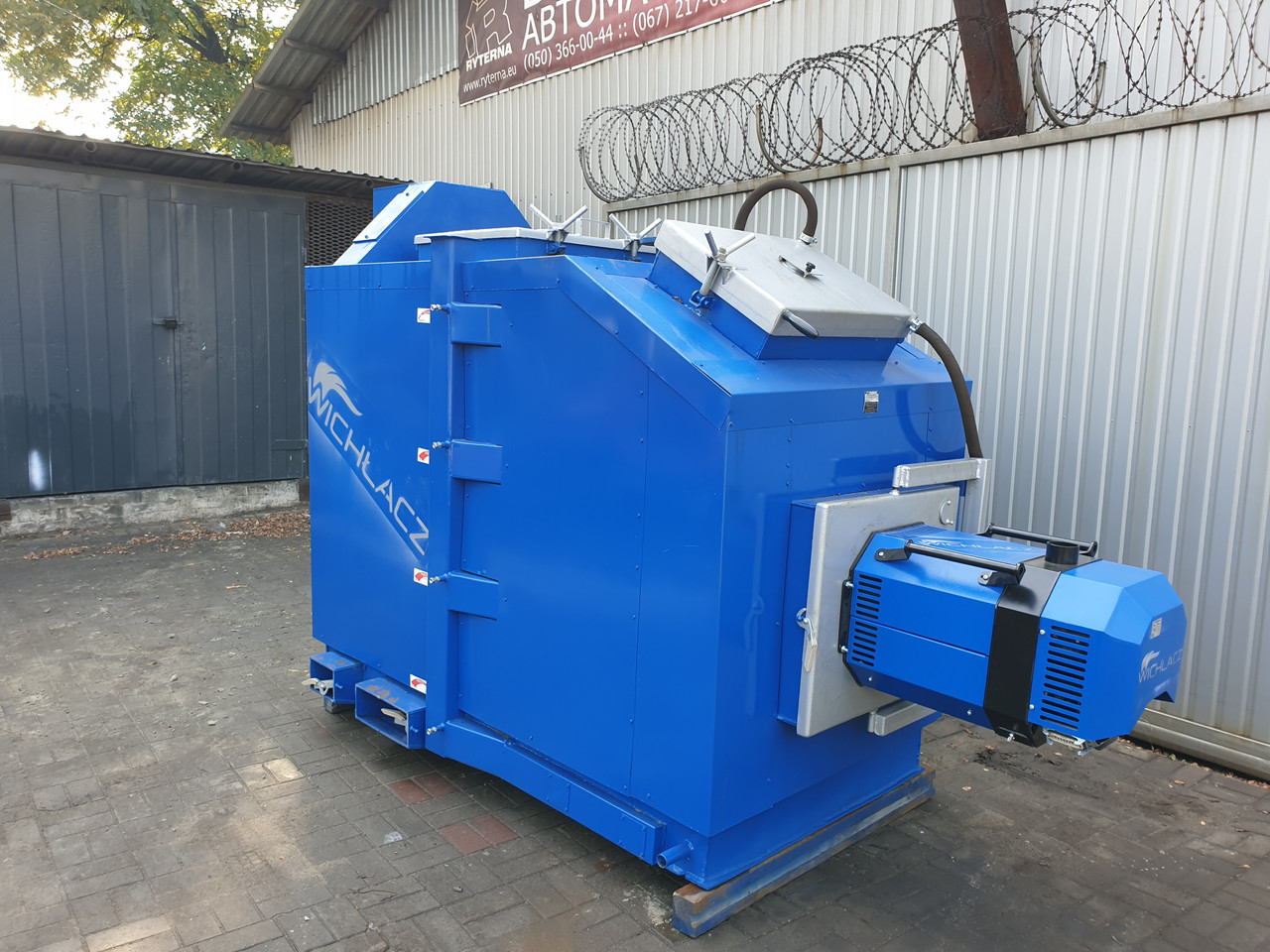

Зовнішній вигляд та основні елементи котла KW-GSN
|
1 – Дверцята завантажувальні; |
13 – Дверцята зольника; |
|
2 – Штуцер під групу безпеки котла; |
14 – Дверцята ревізійні; |
|
3 – Патрубок прямої мережної води; |
15 – Камера згоряння (топка); |
|
4 – Дверцята конвекційної частини котла; |
16 – Повітряні форсунки (роботи); |
|
5 – Коліно підєднаня димаря; |
17 – Повітряні форсунки (розпалення) |
|
6 – Патрубок зворотної мережної води; |
18 – Штуцер (підключення насосу); |
|
7 – Конали теплообмінника; |
19 – Штуцер зливу води з котла; |
|
8 – Дверцята ревізійні теплообмінника; |
20 – Ручка верхньої повітряної заслінки; |
|
9 – Труби теплообмінника; |
21 – Ручка середньої повітряної заслінки; |
|
10 – Колосникові труби (грати); |
22 – Ручки середньої повітряної заслінки; |
|
11 – Повітряні форсунки (допалення) |
23 – Ручка нижньої повітряної заслінки; |
|
12 — Попелюшки; |
|
Примітки: Ручка 20- для розпалення котла (відкривається лише на 10-40хвилин),
21 та 22- відкриваються для роботи котла, 23- відкривається для чистки котла.
Положення ручки «О» ― Відкрита. Положення ручки «Z» ― Закрита.
Зовнішні технічні параметри котлів "WICHLACZ"
модель KW-GSN 250–1140 кВт
|
Поверхня обміну тепла в котлі м2 |
21.0 |
25.0 |
30.0 |
40.0 |
50.0 |
60,0 |
90,0 |
|
Потужність котла кВт |
250 |
300 |
350 |
500 |
700 |
800 |
1100 |
|
A Висота см. |
210 |
215 |
230 |
240 |
290 |
300 |
333 |
|
B |
175 |
180 |
190 |
190 |
240 |
240 |
280 |
|
C |
130 |
145 |
165 |
180 |
180 |
230 |
310 |
|
D Ширина |
160 |
175 |
185 |
200 |
200 |
225 |
250 |
|
E |
185 |
190 |
200 |
210 |
265 |
265 |
367 |
|
F Довжина: |
235 |
240 |
250 |
304 |
355 |
355 |
453 |
|
G |
180 |
185 |
195 |
195 |
245 |
245 |
291 |
|
H Ширина димохода |
35 |
35 |
40 |
50 |
50 |
60 |
70 |
|
I |
20 |
20 |
20 |
25 |
25 |
30 |
30 |
|
J |
200 |
205 |
215 |
225 |
280 |
280 |
390 |
|
K |
185 |
190 |
200 |
200 |
265 |
265 |
310 |
|
L |
148 |
148 |
158 |
158 |
185 |
185 |
234 |
|
M |
169 |
174 |
184 |
184 |
241 |
241 |
287 |
|
N |
95 |
95 |
105 |
115 |
130 |
130 |
190 |
|
O |
120 |
125 |
130 |
120 |
175 |
165 |
191 |
|
P |
155 |
160 |
170 |
170 |
225 |
225 |
263 |
|
Ø Під'єднання Т1; Т2 мм. |
4`` / Ø108 |
4`` / Ø108 |
4`` / Ø108 |
5`` / Ø132 |
6`` / Ø162 |
8” / Ø 212 |
8`` / Ø 212 |
|
Кількість води в котлі, літр |
800 |
1000 |
1200 |
1600 |
1950 |
2600 |
5000 |
|
Маса котла без води, кг. |
2100 |
2500 |
3000 |
4000 |
5500 |
7500 |
13225 |
|
Електрообладнання, кВт |
0,55 |
0,55 |
0,55 |
1,50/~3ф |
1,50/~3 ф |
1,50/~3 ф |
7,50/~3ф |
| Основні | |
|---|---|
| Виробник | Попелюшка |
- Ціна: 400 131 ₴
