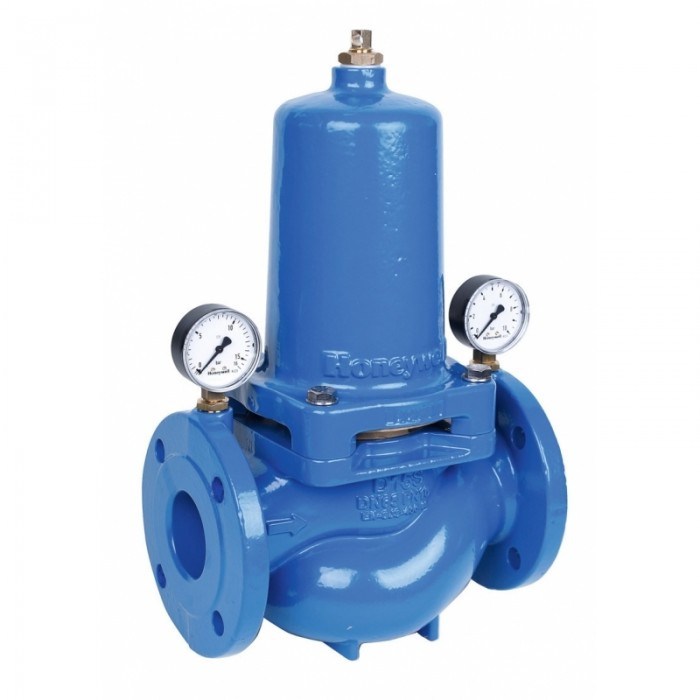

Регулятор тиску фланцевий Honeywell D15S-65A (Німеччина)

Фланцевий клапан для пониження тиску HONEYWELL D15S-65A

Honeywell Resideo Braukmann D15S - регулятор тиску з мембранним виконавчим механізмом, з картриджної вставкою

Регулятори тиску цього типу захищають установки від надмірного тиску з боку подаючої лінії. Їх можна використовувати в побутових, промислових і комерційних системах у відповідності з його технічними характеристиками. Встановлений регулятор тиску дозволяє уникати пошкоджень внаслідок перевищення тиску і знижувати споживання води. Забезпечує підтримання постійного встановленого тиску навіть при значних коливаннях тиску на вході. Зниження робочого тиску і підтримання його на постійному рівні мінімізує гідравлічні шуми потоку в системі.

ОСОБЛИВОСТІ
Запатентована картриджна конструкція забезпечує легкість збірки і технічного обслуговування.
Одна картриджна вставка підходить для всіх номінальних розмірів, забезпечуючи ефективне зберігання на складі.
Відповідає всім вимогам DIN EN 1567.
Ні в одному з використовуваних матеріалів не перевищені допустимі межі вмісту свинцю, встановлені стандартом DIN 50930, частина 6.
Функціональність і експлуатаційні параметри підтверджені прискореним випробуванням на довговічність з виконанням більш 400 000 циклів (вимога по DIN EN 1567: 200 000 циклів)

Регулятор тиску складається з:
корпусу з фланцями PN16 у відповідності з ISO 7005-2, EN 1092-2
кришки пружини з регулювальним гвинтом
регулювальної пружини
картриджної вставки
манометрів (2 шт.)

МАТЕРІАЛИ
Корпус – ковкий чавун (EN-GJS-400-15 EN1563), поліамідне покриття (Rilsan).
Кришка пружини – ковкий чавун (EN-GJS-400-15 EN1563), поліамідне покриття (Rilsan).
Картриджна вставка – латунь з низьким вмістом свинцю (< 2,2% по DIN 50930, частина 6) з клапанним шпинделем з нержавіючої сталі.
Регулювальна пружина – пружинна сталь.
Мембрана і ущільнення – етилен-пропілен-диеновый каучук (EPDM)
Манжетне ущільнення і ущільнювальна шайба – високоякісний пінополіуретан.
Гвинти і гайки – нержавіюча сталь.

ДІАПАЗОН ЗАСТОСУВАННЯ
Робоче середовище: вода питного якості
Тиск на вході: макс.. 16 бар
Тиск на виході: 1,5 – 6,5 бар

ТЕХНІЧНІ ДАНІ
Робоча температура: макс.. 65°C
Номінальний тиск: PN16
Мінімальне падіння тиску: 1,0 бар
Номінальні типорозміри: DN65, DN80, DN100

ПРИНЦИП РОБОТИ

Пружинные  регуляторы  давления  работают  по  принципу системы  выравнивания  усилий.  Усилию  мембраны противодействует  усилие  регулировочной  пружины.  Если давление  на  выходе  (т.е.  давление  после  регулятора)  и, следовательно, усилие мембраны падают вследствие отбора воды,  то  под  действием  более  высокого  усилия  пружины клапан  открывается.  Если  давление  на  выходе  возрастает вследствие завершения водоотбора, то противодействующие усилия  между  мембраной  и  пружиной  снова уравновешиваются, и клапан закрывается.

Давление  на  входе  (сетевое  давление)  не  влияет  ни  на открытие,  ни  на  закрытие  регулятора  давления.  Поэтому колебания давления на входе не влияют на давление после регулятора, и, таким образом, обеспечивается балансировка давления на входе.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ПРИМЕР МОНТАЖА

TИПОВЫЕ ПРИМЕНЕНИЯ
Регуляторы  давления  этого  типа  пригодны  для применения  в  системах  многоквартирных  домов, промышленных  и  коммерческих  объектов  в  соответствии  с технической спецификацией.

Регуляторы давления следует устанавливать:
если  статическое  давление  превышает  максимальное допустимое значение для системы;
если  при  использовании  нагнетательной  системы требуется обеспечить несколько зон давления  (редукторы давления на каждом этаже здания);
если  необходимо  устранить  колебания  давления  в системе ниже по потоку;
для  достижения  постоянных  входных  и  выходных давлений в подпорных насосных системах;
для снижения потребления воды.

УКАЗАНИЯ ПО МОНТАЖУ
Устанавливать  на  горизонтальном  трубопроводе, крышкой пружины вверх.
Устанавливать запорные клапаны.
Место монтажа  должно быть защищенным  от замерзания и легко доступным
–  для легкого считывания показаний манометра;
–  для упрощения технического обслуживание и чистки.
Устанавливать  после  фильтра  тонкой  очистки  или фильтра-грязеуловителя –  для  обеспечения  оптимальной  защиты  регулятора давления от грязи.
После  регулятора  давления  оставлять  прямой  участок трубопровода  длиной  не  менее  пяти  номинальных размеров клапана (в соответствии с DIN EN806, часть 2).
