  • Засувка 30ч39р Ду100 з обгумованим клином EFEKT, фото 2

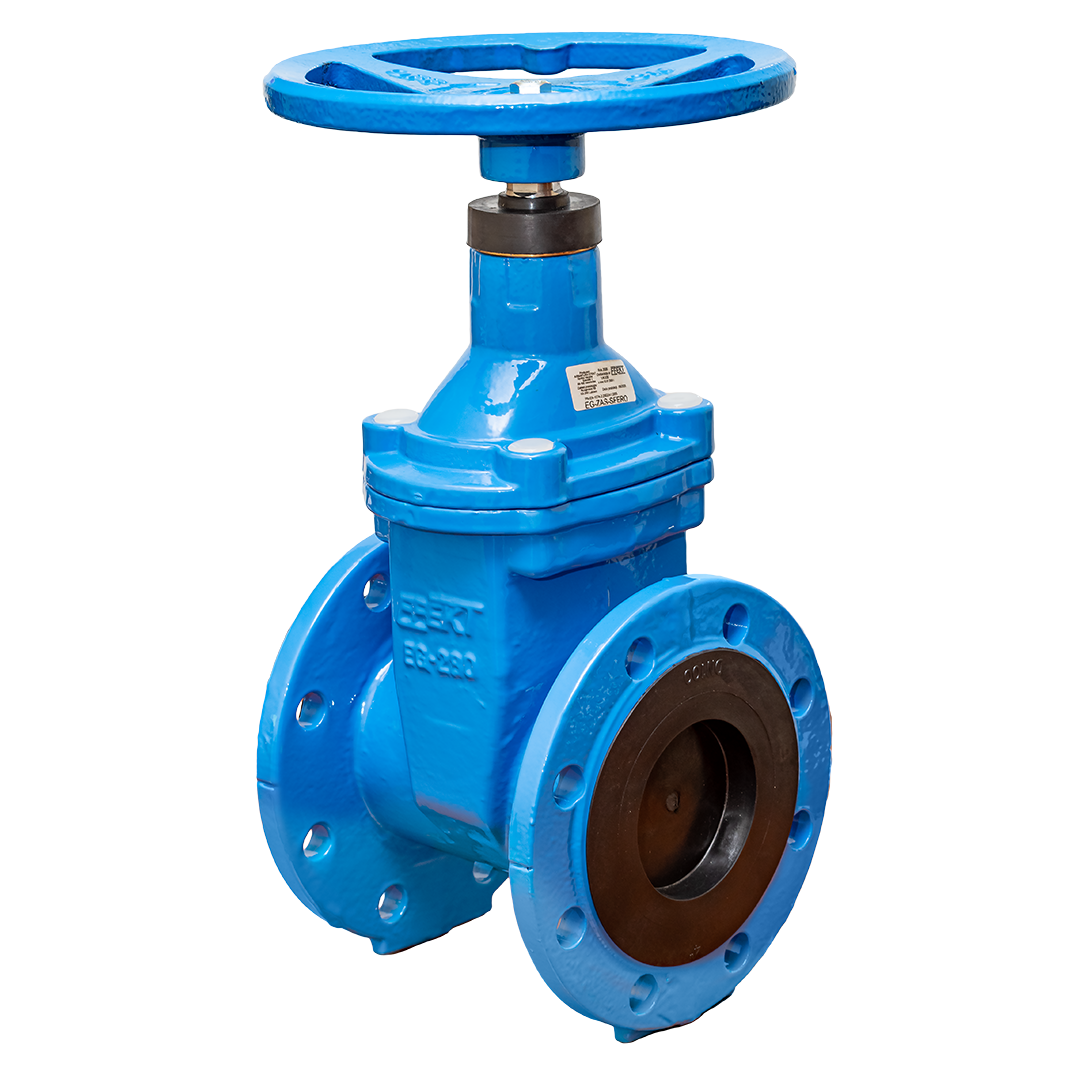

Засувка 30ч39р Ду100 з обгумованим клином EFEKT

Засувка 30ч39р Ду100 з обгумованим клином EFEKT

  • Немає в наявності
  • Оптом і в роздріб

5 998 ₴

Показати оптові ціни
+380 (50) 845-85-12
  • +380 (67) 523-50-33
Засувка 30ч39р Ду100 з обгумованим клином EFEKTЗасувка 30ч39р Ду100 з обгумованим клином EFEKT
5 998 ₴
Немає в наявності
+380 (50) 845-85-12
  • +380 (67) 523-50-33
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Особливості засувки 30ч39р Ду 100 EFEKT з обгумованим клином:

Корпус і кришка — з високоміцного чавуну GJS-500-7 для PN16 і чавуну GJL-250 для PN10/16, внутрішня камера корпуса включає два напрямні ребра, які забезпечують ідеальне переміщення по центральній осі, гладкий прохідний канал по всій довжині внутрішньої камери. Будівельна довжина соотв. згідно EN 558+A1:2012, DIN3202

Фланцеві з'єднання згідно EN 1092-2:1999 (DIN 2501).

Кришка засувки кріпиться до корпусу чотирма болтами з антикорозійним захистом, прихованими і захищеними герметиком (парафін).

Шток з нержавіючої сталі 1.4021 з накатаною різьбленням і монолітною конструкцією фланця штока.

Підшипниковий вузол шпінделя (втулка ущільнювальна) захищений від вигвинчування, забезпечує багаторазове ущільнення і плавний рух штока. Можлива заміна ущільнення під тиском без необхідності демонтажу кришки.

Клин засувки виготовлений з чавуну з кулястим графітом GJS-500-7, повністю вулканізований гумою EPDM або NBR (під замовлення). Форма клину гарантує низьке тертя при частому закриття і довгий термін служби. Клас герметичності А (0% протікання).

Пильник захищає ущільнення шпинделя від проникнення забруднень ззовні.

Ущільнення шпинделя — комплект О-образних ущільнювальних кілець круглого перерізу. Ущільнення відокремлене від робочого середовища. Ущільнююча пробка, виконана з пресованої латуні, захищена від викручування спеціальним болтом.


Матеріали виготовлення засувки фланцевої з обгумованим клином Ду 100 EFEKT

ДЕТАЛЬ МАТЕРІАЛ
1 Корпус Ковкий чавун EN-GJS-500-7 (ВЧ50)
2 Кришка Ковкий чавун EN-GJS-500-7 (ВЧ50)
3 Клин Ковкий чавун EN-GJS-500-7 (ВЧ50) / EPDM
4 Шток Нержавіюча сталь 1.4021 (20Х13)
5 Пильник EPDM
6 Захисне кільце Сталь оцинкована або нержавіюча А2
7 Ущільнююча пробка Латунь
8 Ущільнювальні кільця NBR / EPDM
9 Втулка Поліамід
10 Ущільнення кришки NBR / EPDM

Розміри засувки чавунної 30ч39р Ду 100 EFEKT

DN H L K DK DP DO G F ВАГА
ММ КГ
40 245 140 14 150 88 110 18 3 10
50 245 150 14 165 102 125 20 3 11
80/4 310 180 17 200 138 160 22 3 19
80/8 310 180 17 200 138 160 22 3 19
100 335 190 19 220 158 180 24 3 25
125 380 200 19 250 210 184 26 3 22
150 400 210 19 285 212 240 26 3 39
200 510 230 24 340 268 295 23 3 53
250 600 250 27 400 320 355 28 3 73
300 690 270 27 455 370 410 28 4 108
400 855 310 32 580 480 525 31 4 201
500 1020 350 36 670 609 650 32 4 344
600 1180 390 36 780 720 770 36 5 543

У зв'язку з постійним розвитком продуктової бази ми залишаємо за собою право змінювати продукти або проводити їх відповідно до потреб клієнта.


Застосування засувки 30ч39р Ду 100 EFEKT з обгумованим клином

  • У водопровідних системах, системах питного водопостачання (гума EPDM), каналізаційних системах, системах стічних вод та інших нейтральних рідин (гума NBR) в діапазоні температур до +70 °C
  • Клас герметичності - А в соотв. EN -12266 - 1 / EN 10204 для випробувань на герметичність і міцність, виконаних в соотв. згідно DIN 3230-5
  • Виготовлено в соотв. згідно DIN3352, будівельна довжина в соотв. згідно DIN3302-F4/F5, EN558-14/15
  • Підходить безпосередньо для підземної установки
  • Повне, внутрішнє і зовнішнє, товсте антикорозійне епоксидне покриття з хв. товщиною 250 мкм в кольорі RAL5015/3000 відповідно до EN ISO 12944-5:2009, опір електричного пробою 3 кВ, включає добавку для захисту від ультрафіолетового випромінювання
  • Якість і повторюваність у відповідності з EN ISO 9001:2008
  • Гігієнічний сертифікат Національного інституту охорони здоров'я — «PZH»
Основні
Країна виробникПольща
Умовний прохід100 мм
Запірний органКлиновий
Вид затвораОднодисковий
Робоче середовищеВода, Неагресивна середа
Тип приєднанняФланцеве
