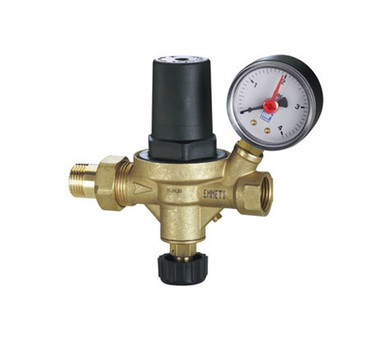

Клапан авт. підживлення системи опалення 1/2" з манометром Watts (Італія)

Клапан авт. підживлення системи опалення 1/2" з манометром Watts (Італія)

Автоматичні підживлювальні клапани застосовуються для підживлення систем опалення і запобігають пошкодження, можливі із-за перевищення тиску при підживленні системи.

Це досягається тим, що підживлюють потік переривається при досягненні встановленого максимального робочого тиску. Застосування підживлювальної клапана Alimat робить підживлення закритих систем опалення більш простою, швидкою і безпечною.

Вбудований зворотний клапан запобігає потраплянню теплоносія в систему питної води.

Виконання і вказівки по застосуванню

Підживлювальний клапан згідно DIN4751 являє собою комбінацію редуктора тиску, зворотного клапана і запірного клапана, доповнених гвинтом для перевірки щільності закриття зворотного клапана і гніздом для підключення манометра. Перед від'єднанням шланга запірний клапан підживлювального клапана повинен бути закритий шляхом повороту ручки за годинниковою стрілкою. При кожному заповненні або підживленні системи досягнутий тиск повинен бути перевірений.

Обслуговування

Іноді промивати фільтр, встановлений у корпусі клапана. Для цього потрібно:

1. Закрийте кран перед клапаном (від'єднайте шланг).

2. Відкрутивши гайку, зняти ручку запірного клапана у зборі (8).

3. Вийміть гільзу фільтра (9) та промити водою.

4. Змастити кільця ущільнювачів (4).

5. Встановити фільтр на місце та затягнути гайку.

6. Відкрийте кран перед клапаном (приєднайте шланг).

Функція

При зниженні тиску в системі падає також тиск у камері (10). Пружина (3), втративши опір, натискає вниз на мембрану (5), з'єднану зі штоком. Клапан (4) відкривається, пропускаючи воду. При підвищенні тиску мембрана зі штоком рухаються вгору, клапан закривається, зменшуючи протоку до повного закриття при досягненні за клапаном (і в камері) попередньо встановленого тиску.

Встановлення тиску здійснюється поворотом гвинта (2). При обертанні у напрямку “+” тиск підвищується, у напрямку “-” ― знижується.

1. Подключение для шланга.  2. Установочный винт.

3. Пружина.  4. Клапан. 5. Мембрана.  6. Обратный клапан.

7. Проверочный винт.  8. Ручка запорного клапана.

9. Гильза фильтра. 10. Камера давления.

Материалы

Корпус                         латунь MS 58

Пружина                       нержавеющая сталь

Мембрана                     резина NBR, усиленная нейлоном

Уплотнения                   резина NBR

Внутренние части         сталь, латунь

Технические характеристики

Максимальний тиск перед клапаном         10 бар

Тиск за клапаном (встановлюється) 0,5 ― 3 бар

Максимальний витрата 1,8 м3/год

Чутливість 0,2 бар

Макс. температура живильної системі 40проЗ

Підключення:

на вході 1/2" для шлангу

на виході вн. різьба 1/2"

Гніздо для манометра вн. різьблення 1/4"

Діаграма витрати / втрати тиску
