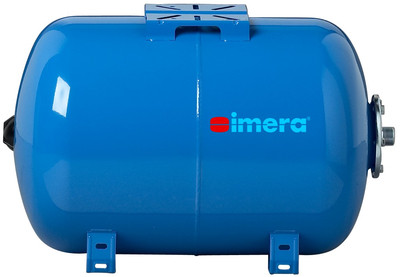

Гідроакумулятор 80л, горизонтальний, Imera, AO 80(Італія)

Опис

AO 80 являє собою напірний розширювальний бак з замінної мембраною, що використовується в закритих системах водопостачання для запобігання гідравлічних ударів, а так само для зменшення кількості включень насосів. Гідроакумулятори виготовлені з високоякісних матеріалів, пофарбовані порошковою фарбою в синій колір.

Конструкція

Розширювальний бак (циліндрична місткість) розділений мембраною на дві частини — камери. Одна частина (повітряна камера) заповнена заздалегідь закачаним під тиском повітрям, інша частина (водяна камера) призначена для води. Мембрана виконана з високоякісної гуми EPDM. Фланець з оцинкованої сталі. Можливість заміни мембрани є. Бак оснащений кріпильними елементами, для встановлення або на підлогу, або на стіну. Так само є пластина-основа на яку можна встановити поверхневий насос. Установка тиску в повітряній камері здійснюється через спеціальний ніпель (за допомогою насосів, компресорів для підкачки шин автомобілів).

Принцип дії

При відкритті споживачем крана холодної води, повітря з камери починає витісняти воду в систему водопостачання, коли тиск падає до рівня включення насоса, відбувається запуск насоса. Якщо витрата води більше або дорівнює продуктивності насоса, то насос працює поки витрата не буде менше його продуктивності. Як тільки витрата зменшується або припиняється зовсім, тиск в системі буде збільшуватися поступово, за рахунок наповнення обсягу гідроакумулятора, і при досягнення заданого значення тиску насос вимикається. Якщо ємність мембранного бака достатня (від 80 літрів), то при короткочасному водорозбору (наприклад помити руки) зміна тиску не буде значним і включення насоса не відбудеться.

Відмітні особливості

• холодне водопостачання
• замінна мембрана
• порошкове фарбування
• різьбове під'єднання

Монтаж

Расширительный бак подсоединяется к системе водоснабжения через запорную арматуру, защищенную от случайного отключения бака от системы. Возможна установка мембранного бака, как в качестве основной емкости, так и в качестве дополнительной. Подключение бака осуществляется непосредственно к трубе водоснабжения, рядом с реле давления или с другой системой управления насосом.

Уход за прибором

Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

Применение

Мембранный расширительный бак Aquasystem VAO широко используется в закрытых системах водоснабжения, в системах горячего водоснабжения, как для компенсации теплового расширения, так и для компенсации гидроударов в системе водоснабжения.

Гарантия качества

Качество мембранного бака Imera подтверждено Сертификатом соответствия.

Эксплуатационные ограничения

максимально допустимое избыточное рабочее давление — 10 бар
максимально допустимая рабочая температура — 95°С
