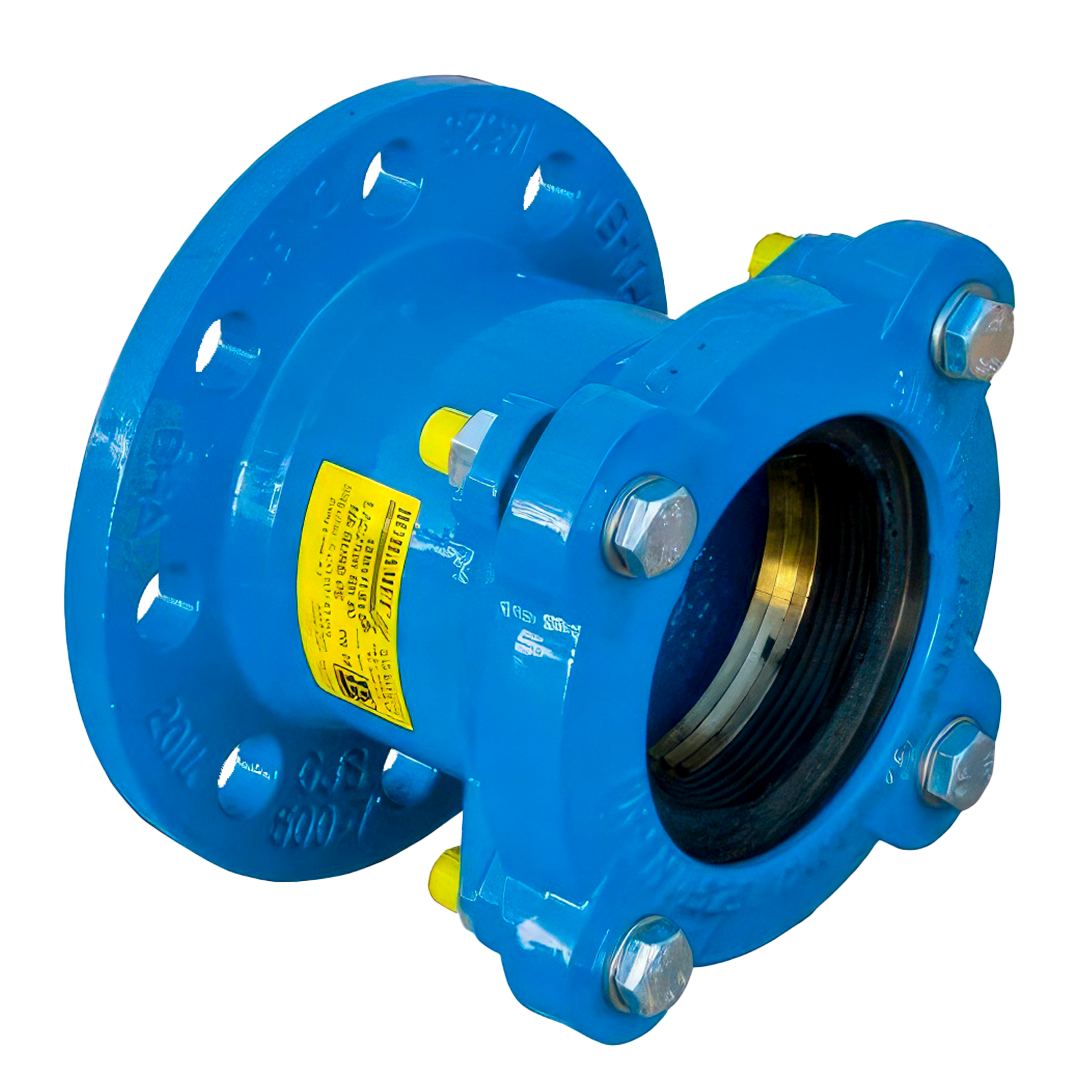

Адаптер фланцевий для ПВХ і ПЕ труб BOHAMET Ду 80 (Польща)

Особливості фланцевого адаптера Ду 80 для ПВХ та ПЕ труб 90 мм, BOHAMET-ARMATURA

• Фланцевий адаптер призначений для фланцевих з'єднань труб ПВХ і ПЕ
• Корпус виготовлений з ковкого чавуна EN-GJS-500-7
• Виробляється в відповідності до DIN EN-545
• Фіксуюче кільце виготовлено з латуні
• Фланці в відповідності до PN-EN 1092-2:1999 [DIN 2501]
• Повне покриття антикорозійною епоксидною фарбою з мінімальною товщиною 250 мікрон в RAL5015 в відповідності з EN ISO 12944-5:2009 та DIN 30677-2, захист від электриченого пробою 3 кВА.
• Виробництво та гарантія якості в відповідності з EN ISO 9001:2015

Розміри фланцевого адаптера Ду 80 для ПВХ та ПЕ труб 90 мм, BOHAMET-ARMATURA

DN, мм	d	H, мм	A, мм	D1, мм	D2, мм	D0, мм	(nx)∅do	Вага, кг
50	63	140	179	100	161	125	(4x) ∅19	4,5
80	90	140	206	132	200	160	(8x) ∅19	5,7
100	110	150	225	152	220	180	(8x) ∅19	6,7
150	160	165	298	212	285	240	(8x) ∅23	10,5
200	225	185	354	266	340	295	(8[12]x) ∅23	17,2
250	250	206	423	320	400	350[355]	(12x) ∅23[28]	27,8

Матеріали виготовлення фланцевого адаптера Ду 80 для ПВХ та ПЕ труб 90 мм, BOHAMET-ARMATURA

Інструкція по монтажу фланцевого адаптера Ду 80 для ПВХ та ПЕ труб 90 мм, BOHAMET-ARMATURA

Фланцевий адаптер: спочатку прикрутіть адаптер до сполучного фланця

Зніміть фаску з труби, за розмірами згідно таблиці

ØD	А	В
63-140	2,5	10
160-180	4,0	16
200-225	5,0	20
250-315	7,0	25
355-450	9,0	35

Змастіть кінець труби

Не використовуйте нафтопродукти для змащення.

Просуньте трубу до кінця адаптера

Затягніть болти стопорного кільця хрест-навхрест, поки стопорне кільце не торкнеться корпусу
