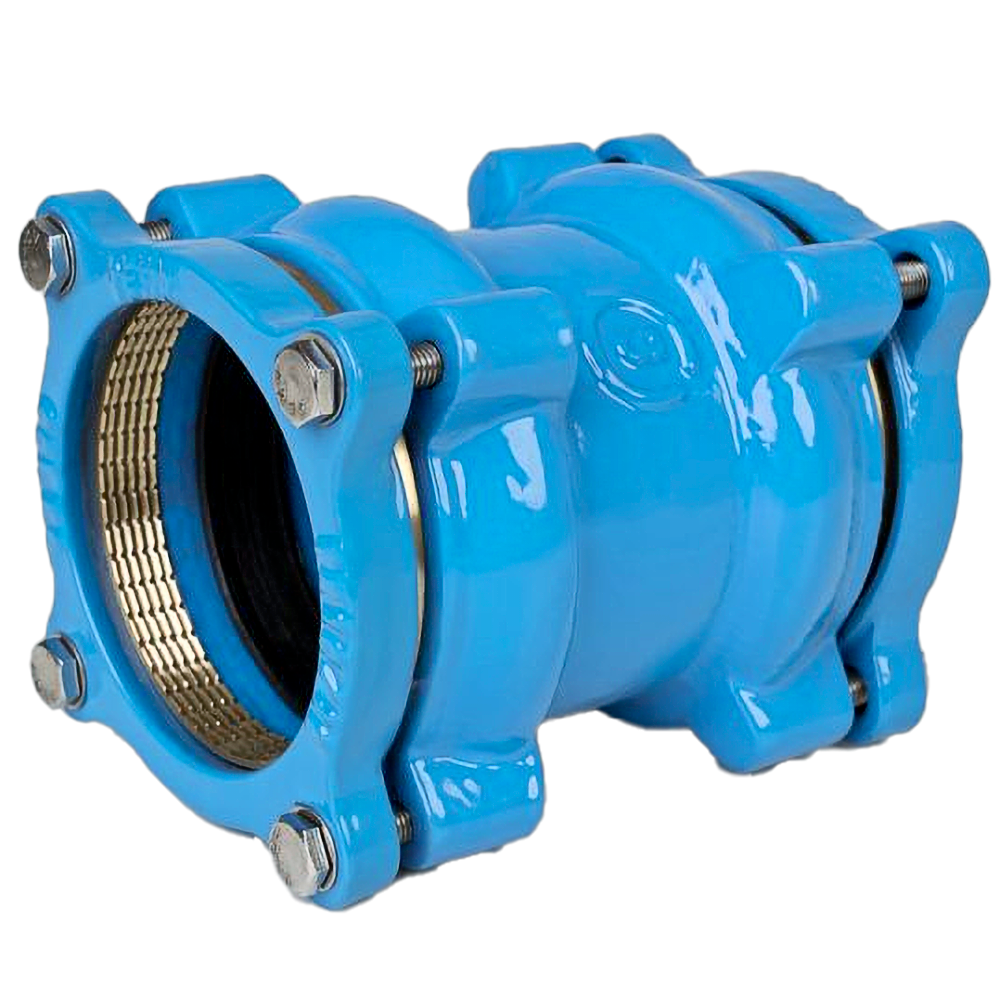

Муфта чавунна з'єднувальна для ПВХ і ПЕ труб EFEKT Ду 80 (Польща)

Особливості муфти з'єднувальної Ду 80 для ПВХ та ПЕ труб 90 мм чавунної, EFEKT

• Муфти призначені для з'єднання труб ПВХ і ПЕ
• Корпус виготовлений з ковкого чавуна EN-GJS-500-7
• Виробляється в відповідності до DIN EN-545
• Фіксуюче кільце виготовлено з латуні
• Повне покриття антикорозійною епоксидною фарбою з мінімальною товщиною 250 мікрон в RAL5015 в відповідності з EN ISO 12944-5:2009 та DIN 30677-2, захист від электриченкого пробою 3 кВА.
• Виробництво та гарантія якості в відповідності з EN ISO 9001:2015

Розміри муфти сполучної Ду 80 для ПВХ та ПЕ труб 90 мм, EFEKT

DN, мм	D, мм	Dr, мм	L, мм	E, мм	Вага, кг
65	136	75	165	82	3,8
80	152	90	181	85	5,1
100	172	110	181	85	5,7
125	193	125	185	87	7,1
150	236	160	221	105	11,5
200	284	200	261	125	15,0
250	347	250	300	145	21,0
300	422	315	358	174	37,5

Матеріали виготовлення з'єднувальної муфти чавунної Ду 80 для ПВХ та ПЕ труб 90 мм, EFEKT

Інструкція по монтажу муфти сполучної Ду 80 для ПВХ та ПЕ труб 90 мм, EFEKT

Зніміть фаску з труби, за розмірами згідно таблиці

ØD	А	В
63-140	2,5	10
160-180	4,0	16
200-225	5,0	20
250-315	7,0	25
355-450	9,0	35

Змастіть кінець труби

Не використовуйте нафтопродукти для змащення.

Просуньте трубу до кінця адаптера

Затягніть болти стопорного кільця хрест-навхрест, поки стопорне кільце не торкнеться корпусу
