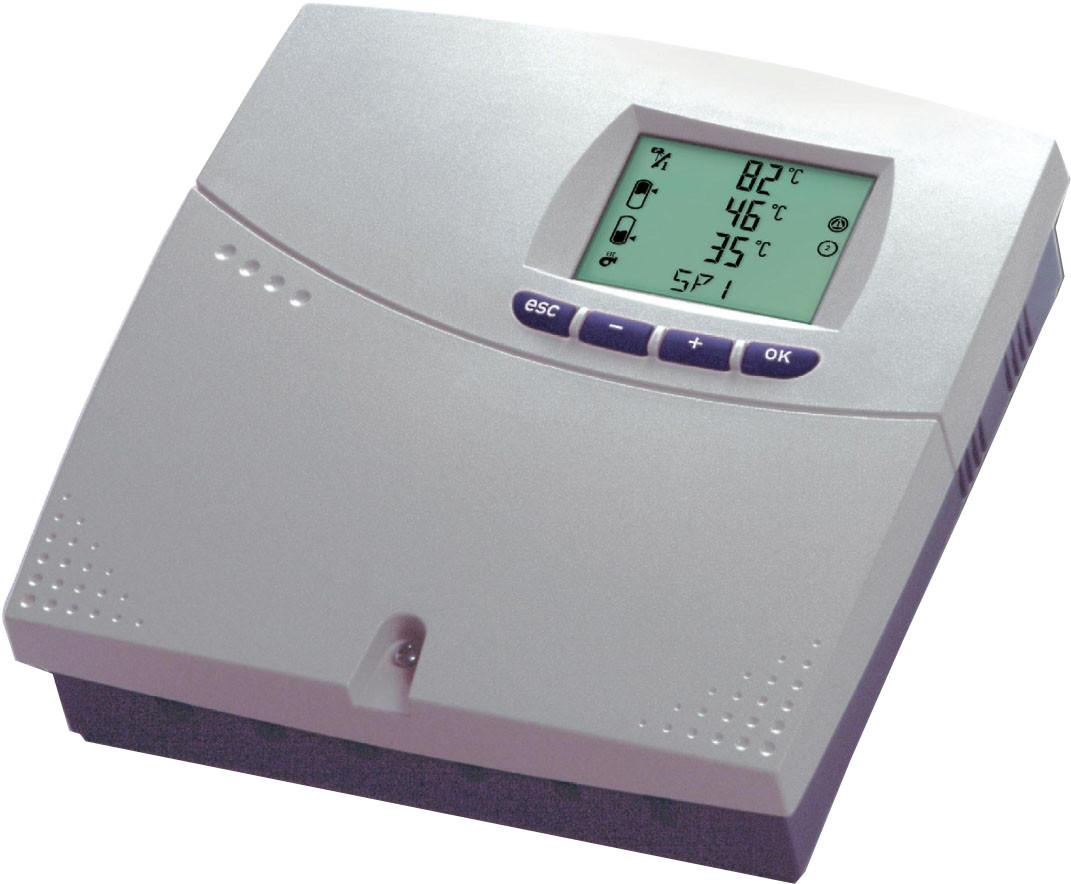

Регулятор для сонячних колекторів SOL BASIS Meibes (Німеччина)

Регулятор SOLBASIS


Диференціально-температурний сонячний регулятор SOLBASIS призначений для завантаження одного ємнісного накопичувача від одного геліополя (тільки 1-схема).

Накопичувач завантажується теплом допомогою включення циркуляційного насоса, коли геліополь перегріто щодо бака на вказану кількість градусів.

Має такі спільні функції: захист колекторів від скипання, захист бака від перегріву, захист від легіонельозу, порівняння температур, функція "термостат, функція Low-Flow, функція SpeedControl.

Живлення - 220В (50 Гц).

Увага: Датчики в комплект поставки не входять.

Замість сонячних колекторів даний регулятор також може керувати завантаженням ємності від твердопаливного котла.

Електронна плата регулятора SOL BASIS 1 2 3 4 5 6 14 15 16 17 18 19 20 21 R1-R2 1A, 250V AC ~250 V електромережу Роз'єми високої напруги (~250 В) для підключення насосів Клеми датчиків температури (12 В, постійний струм) T2,5A 230 V AC 50Hz, 2,4 VA T50, IP 20 Гідравлічна схема солнечногоГидравлическая схема сонячного регулятора SOLBASIS;

Гідравлічні схеми додаткових функцій сонячного регулятора SOLBASIS:
