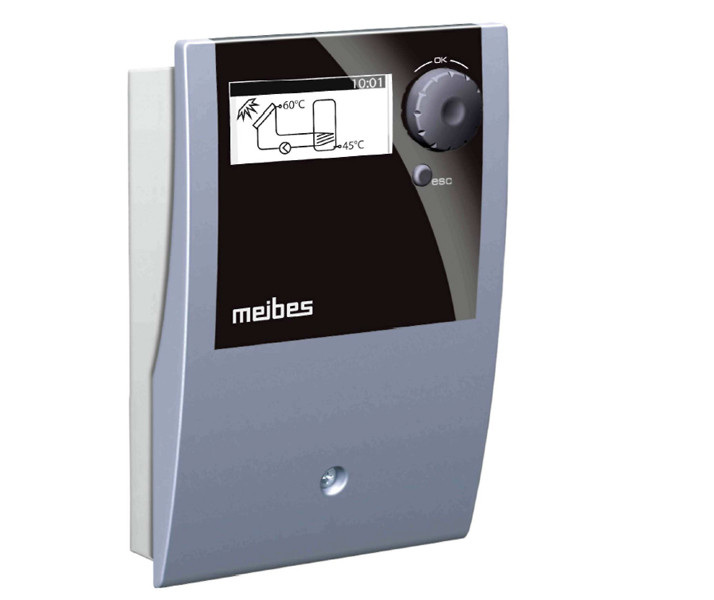

Контролер геліосистем, регулятор BASIC PRO 45111.56 Meibes (Німеччина)

 Дифференциально-температурный солнечный регулятор BASIС PRO предназначен для загрузки одного ёмкостного накопителя от одного гелиополя (только 1-на схема).  Накопитель загружается теплом посредством включения циркуляционного насоса, когда гелиополе перегрето относительно бака на заданное количество градусов. Имеет графический чёрно-белый  ж/к дисплей, на котором отображаются действующие процессы и русифицированное меню.

В комплект поставки регулятора входит 2 датчика Pt-1000.

Оснащение и функции:

• Русскоязычный интерфейс, графический дисплей с подсветкой;
• Пошаговое интуитивное программирование;
• Настенный монтаж;
• Аналоговый или PWM выход для подключения циркуляционного насоса;
• 4 выхода для подключения датчиков PT-1000;
• Функция защиты коллекторов от вскипания (сброс тепла в ёмкость при превышении температуры в солнечном коллекторе);
• Функция защиты ёмкости от перегрева;
• Функция выхолаживания ёмкости;
• Функция защиты коллекторов от замерзания;
• Защита насоса от заклинивания;
• Отображение показаний датчиков температуры в реальном времени;
• Возможность выбора режимов LowFlow/ HighFlow, возможность задавать расход теплоносителя вручную;
• Контроль выходных параметров (счётчик наработки часов, учёт полученной тепловой энергии);
• Функция самодиагностики;
• Возможность управления электронными насосами с PWM сигналом или сигналом 0-10 В.

Гидравлическая схема регулятора BASICPRO:

Датчики TS1, TS2 - обязательны для работы гелиоустановки.

Датчик TS3 обеспечивает индикацию температуры в верхней части бака,

датчик TS4 нужен для включения функции «Учет полученного тепла».

Также TS4 может быть задействован как выход управляющего сигнала для электронного насоса (PWM/0-10 В) с установкой соответствующих настроек в регуляторе.
