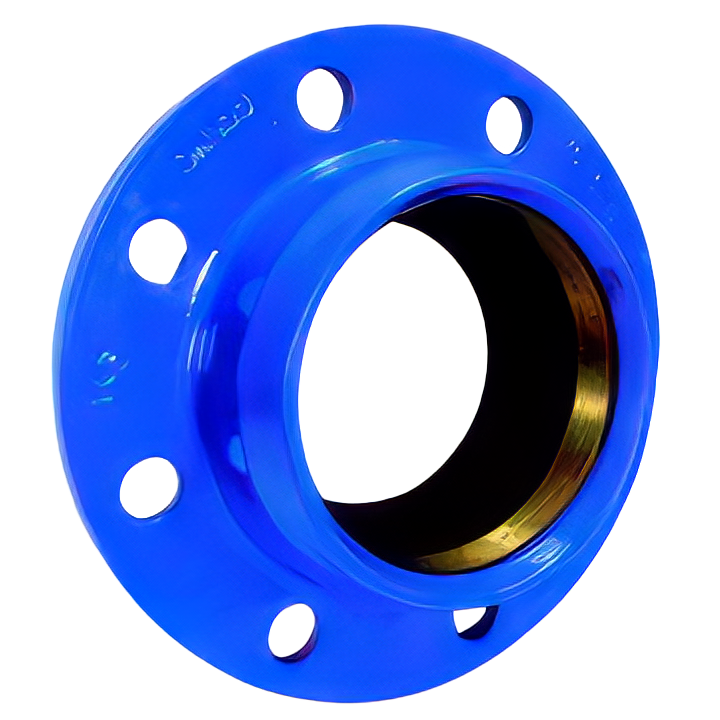

Адаптер фланцевий для ПВХ і ПЕ труб FACILE-R Ду 150 (Польща)

Адаптер фланцевий IGE FACILE-R Ду 150: надійне з'єднання для ПВХ і ПЕ труб діаметром 160 мм.

Адаптер фланцевий FACILE-R Ду 150 - це найкращий вибір для з'єднання поліетиленових (ПЕ) та полівінілхлоридних (ПВХ) труб діаметром 160 мм з будь-якою фланцевою арматурою в системах з тиском до 1,6 МПа.

Застосування фіксуючого фланця IGE FACILE-R Ду 150

Фланцевий адаптер FACILE-R Ду 150 з резиновим ущільненням і латунним розрізним кільцем використовується для надійного з'єднання поліетиленових труб ПНД (ПЕ) з будь-якою фланцевою арматурою в системах з тиском до 1,6 МПа. FACILE-R Ду 150 є скороченою версією фланця FABO.

Конструкція та принцип дії фіксуючого фланця FACILE-R Ду 150

Фланцевий адаптер FACILE-R Ду 150 складається з корпусу з фланцем, який відповідає стандарту EN 12820-80, резинового ущільнення, фіксатора та комплекту кріплення. Корпус покритий епоксидно-порошковою фарбою товщиною 200 мкм, що забезпечує його захист від корозії.

Резинове ущільнення виглядає як втулка з розширеним фланцем. Герметизація між резиновим ущільненням і корпусом, а також між ущільненням і фланцем арматури або трубою відбувається одночасно під час закручування гайок фланцевого з'єднання та деформації ущільнення.

Латунний фіксатор, що має вигляд розрізного кільця з гострими насічками, врізається в зовнішню поверхню пластикової труби. Це запобігає осьовому зміщенню в з'єднанні під час експлуатації. Розташування фіксатора виключає його контакт з робочою рідиною.

Кожен типорозмір фіксуючого фланця FACILE-R Ду 150 призначений для певного зовнішнього діаметра пластикової труби. Рухоме з'єднання гладкого кінця труби з муфтовим кінцем FACILE-R Ду 150 спрощує монтаж та демонтаж. Це дозволяє виконувати роботи без необхідності наводити поздовжні зусилля на труби.

Фланцевий адаптер FACILE-R Ду 150 може обертатися вздовж вісі труби в заданому напрямку. При монтажі допускається кутове відхилення з'єднаних труб до 4° і осьові рухи в ущільненні ±2,5 мм.

Важливо зазначити, що фланцеві адаптери не несуть кінцевого навантаження, тому труби повинні бути надійно закріплені на опорах. Монтаж FACILE-R Ду 150 виконується без необхідності використовувати спеціальне обладнання та інструменти в будь-якому просторовому положенні.

Оберіть двокамерний фланець FACILE-R Ду 150 для надійного з'єднання ваших ПВХ і ПЕ труб. Довіряйте IGE для найкращих рішень у вашому водопостачанні та теплопостачанні.

DN	Діаметр 0D [mm]
50	63
65	75
80	90
100	110
125	125
125	140
150	160
200	200

Матеріали

1. Корпус - ковкий чавун, захищений епоксидним порошковим покриттям
2. Ущільнення - гума EPDM
3. Кільце - латунь
