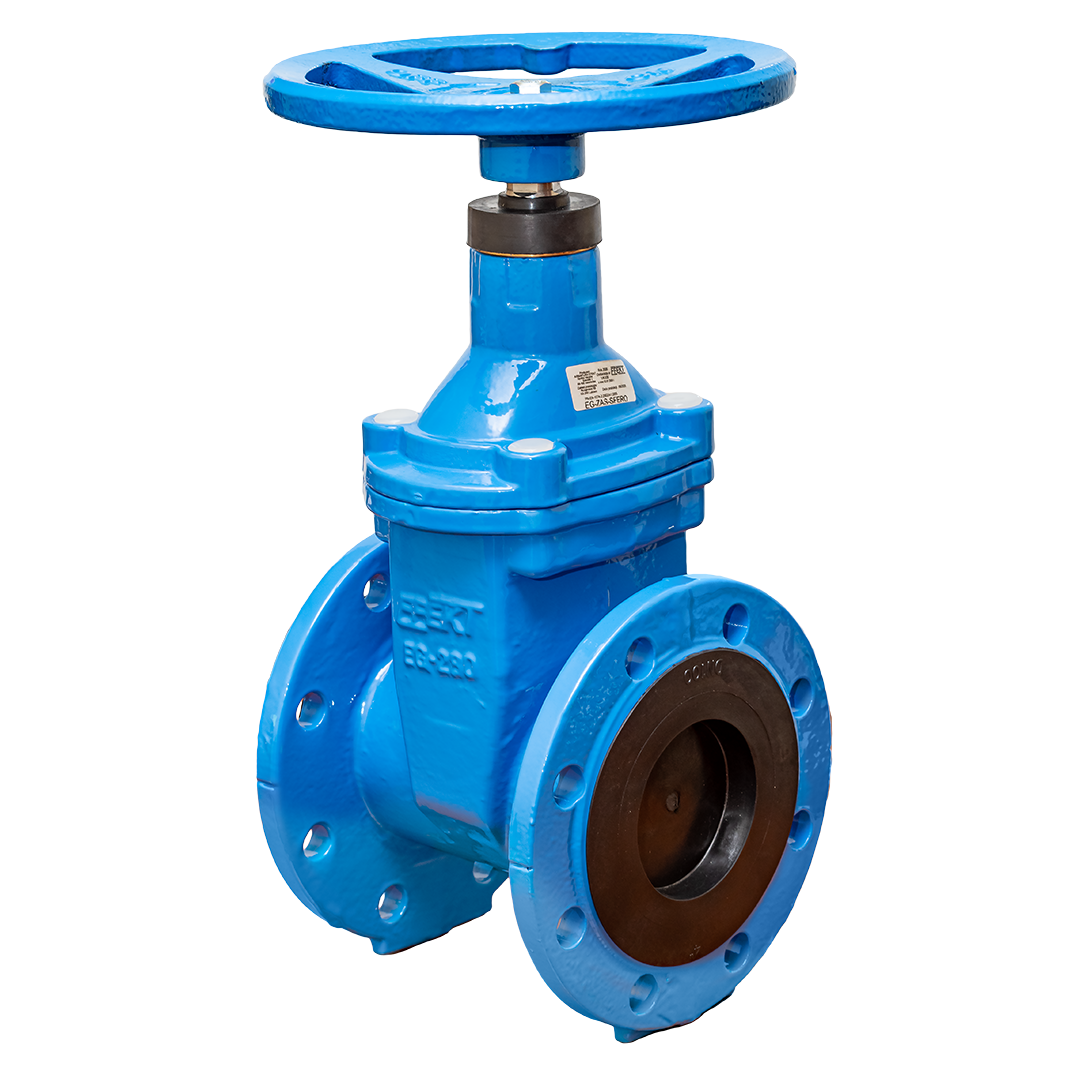

Засувка 30ч39р Ду150 з обгумованим клином EFEKT

Особливості засувки 30ч39р Ду 150 EFEKT з обгумованим клином:

Корпус і кришка — з високоміцного чавуну GJS-500-7 для PN16 і чавуну GJL-250 для PN10/16, внутрішня камера корпуса включає два напрямні ребра, які забезпечують ідеальне переміщення по центральній осі, гладкий прохідний канал по всій довжині внутрішньої камери. Будівельна довжина соотв. згідно EN 558+A1:2012, DIN3202

Фланцеві з'єднання згідно EN 1092-2:1999 (DIN 2501).

Кришка засувки кріпиться до корпусу чотирма болтами з антикорозійним захистом, прихованими і захищеними герметиком (парафін).

Шток з нержавіючої сталі 1.4021 з накатаною різьбленням і монолітною конструкцією фланця штока.

Підшипниковий вузол шпінделя (втулка ущільнювальна) захищений від вигвинчування, забезпечує багаторазове ущільнення і плавний рух штока. Можлива заміна ущільнення під тиском без необхідності демонтажу кришки.

Клин засувки виготовлений з чавуну з кулястим графітом GJS-500-7, повністю вулканізований гумою EPDM або NBR (під замовлення). Форма клину гарантує низьке тертя при частому закриття і довгий термін служби. Клас герметичності А (0% протікання).

Пильник захищає ущільнення шпинделя від проникнення забруднень ззовні.

Ущільнення шпинделя — комплект О-образних ущільнювальних кілець круглого перерізу. Ущільнення відокремлене від робочого середовища. Ущільнююча пробка, виконана з пресованої латуні, захищена від викручування спеціальним болтом.

Матеріали виготовлення засувки фланцевої з обгумованим клином Ду 150 EFEKT

Розміри засувки чавунної 30ч39р Ду 150 EFEKT

У зв'язку з постійним розвитком продуктової бази ми залишаємо за собою право змінювати продукти або проводити їх відповідно до потреб клієнта.

Застосування засувки 30ч39р Ду 150 EFEKT з обгумованим клином

• У водопровідних системах, системах питного водопостачання (гума EPDM), каналізаційних системах, системах стічних вод та інших нейтральних рідин (гума NBR) в діапазоні температур до +70 °C
• Клас герметичності - А згідно EN -12266 - 1 / EN 10204 для випробувань на герметичність і міцність, виконаних  згідно DIN 3230-5
• Виготовлено згідно DIN3352, будівельна довжина  згідно DIN3302-F4/F5, EN558-14/15
• Підходить безпосередньо для підземної установки
• Повне, внутрішнє і зовнішнє, товсте антикорозійне епоксидне покриття з хв. товщиною 250 мкм в кольорі RAL5015/3000 відповідно до EN ISO 12944-5:2009, опір електричного пробою 3 кВ, включає добавку для захисту від ультрафіолетового випромінювання
• Якість і повторюваність у відповідності з EN ISO 9001:2008
• Гігієнічний сертифікат Національного інституту охорони здоров'я — «PZH»
