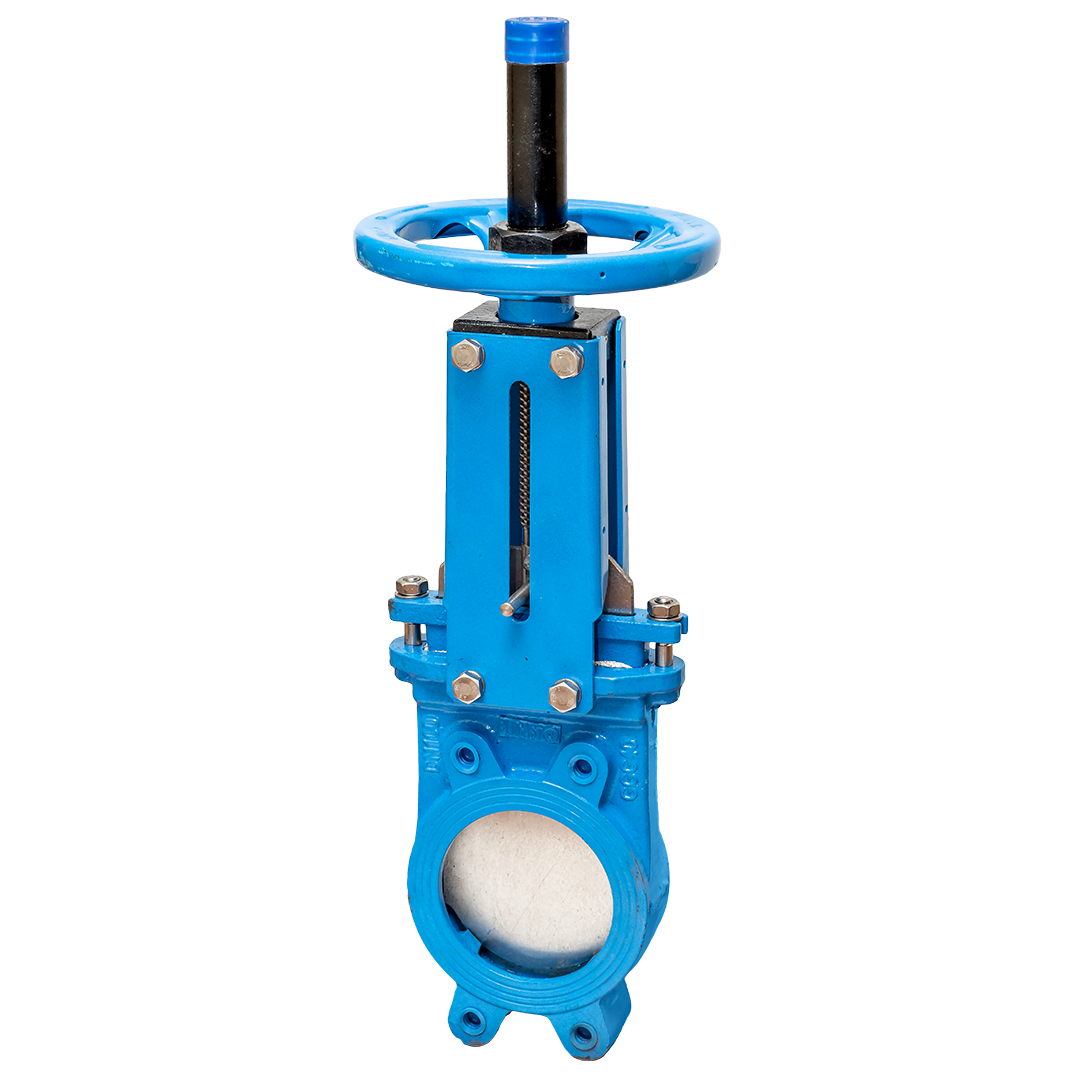

Засувка шиберна Ду 100 EFEKT (ножева) (Польща)

Технічні характеристики ножової засувки Ду 100 EFEKT

Засувка шиберна з висувним шпинделем Ду 100 призначена для відкриття / закриття або для регулювання.    Міжфланцевий монтаж по ISO Ру 10 .

Монолітний корпус виконаний з високоміцного чавуну з сфероідальним графітом  EN-GJS 400-15

Форма корпусу сприяє видаленню всіх забруднень, які потрапили в засувку, в кінцевій фазі закриття шибера .

Шпиндель з нержавіючої сталі з накатаною різьбою .

Підшипниковий вузол шпинделя виконаний за допомогою підкладних шайб з латуні з низьким коефіцієнтом тертя .

Антикорозійний захист — товсте епоксидне покриття з мін. товщиною 250 мкм в кольорі RAL5015/3000 відповідно до EN ISO 12944-5: 2009, опір електричного пробою 3 кВ, включає добавку для захисту від ультрафіолетового випромінювання .

Болти та шайби, що з'єднують елементи засувки, виконані з нержавіючої сталі .

Герметичність в одному напрямку, стрілка на корпусі вказує напрямок руху потоку. Застійні зони в засувці практично відсутні: ніж рухається без вібрацій по точно підігнаним пазам для ковзання .

Набивка сальника забезпечує герметичність ущільнення між корпусом і ножем. Розміщується в легкодоступному місці і може замінюватися без зняття засувки з трубопроводу .

Малі втрати тиску.

Розміри засувки шиберної Ду 100 EFEKT (ножової)

Застосування засувки шиберної Ду 100 EFEKT (ножової)

Стічні води, які містять фекалії, дощові, промислові води, сипучі середовища та інші рідини, хімічно нейтральні, з робочим тиском до 1,0 МПа і в діапазоні температур до +80 °C.

Водопідготовка, водоочищення, водовідведення, каналізаційні системи; хімічна, целюлозно-паперова, харчова промисловості .

Матеріали виготовлення засувки ножової Ду 100 EFEKT

Шиберні ножові засувки Ду 100 EFEKT ідеально підходять для в'язких або порошкоподібних середовищ .

У конструкції традиційних засувок є зони, де частково накопичуються і затримуються прохідні середовища. Тому порошкоподібні або в'язкі середовища порушують нормальну роботу засувки. У шиберної ножової засувки Ду 100 EFEKT верхня частина ножа виходить з корпусу, тобто засувка завжди зможе відкритися при необхідності, а гострий ніж, що розрізає, проходить середовище, дозволяє засувці надійно закриватися .
