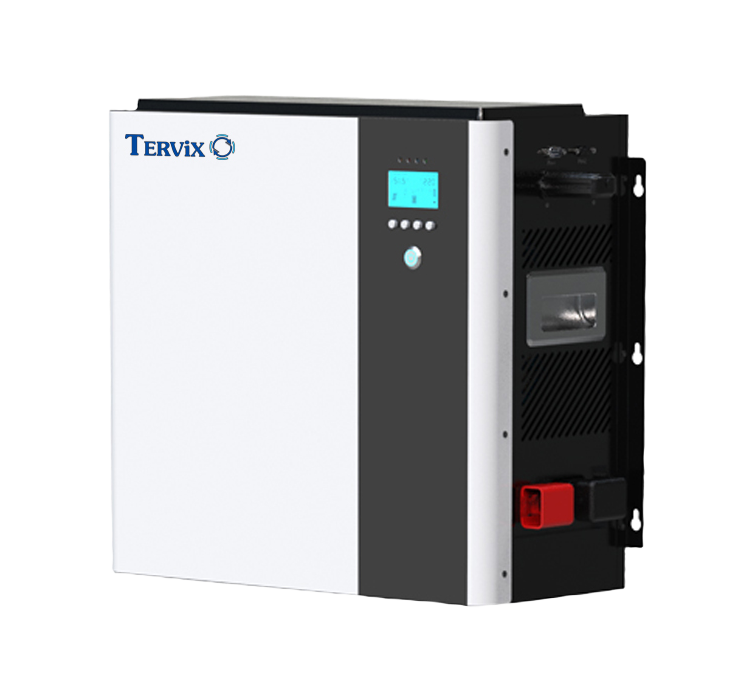

Гібридний інвертор на 5 кВт - це високочастотний однофазний інвертор чистої синусоїди та функціональний модуль системи автономного живлення Tervix BANKA. Цей інвертор типу Grid-Off працює тільки в локальній електричній мережі, та не має функціоналу віддавати електрику в загальну електромережу.
Гібридний інвертор оснащений WiFi модулем для віддаленого моніторингу.
Модуль WiFi - це пристрій моніторингу, який встановлюється на інвертор за принципом «підключи і працюй». За допомогою цього пристрою користувачі можуть контролювати стан системи в будь-який час і в будь-якому місці за допомогою мобільного телефону або веб-сайту.
Інвертор може заряджати акумулятори на 48В та 51,2В :
- від звичайної електромережі 230В АС
- від сонячних панелей 120-430В DC
Рекомендується використовувати інвертори разом з акумуляторами Tervix: Гібридний інвертор на 5 кВт (612211) + акумуляторна батарея LiFePO4 Tervix Pro Line . Оскільки вони розроблені для сумісного використання. І таким чином ви отримуєте повноцінну, функціональну і гармонійно візуальну систему безперебійного живлення для вашого приміщення.
Основні характеристики:
►Номінальна потужність 5 кВт (10000TL), 1 фаза
►Діапазон MPPT 120В ~ 430В, 450В постійного струму
►Чистий синусоїдальний вихід змінного струму
►Сонячні панелі та електромережа можуть живити прилади одночасно
►Порти CAN / RS485 для зв'язку BMS
►Віддалений моніторинг через WIFI
Монтаж
Перш ніж вибрати місце встановлення, врахуйте наступне:
Ø Не встановлюйте інвертор на легкозаймистих будівельних матеріалах.
Ø Встановлюйте на несучій поверхні стіни.
Ø Для забезпечення оптимальної роботи температура навколишнього середовища повинна бути в межах від 0°C до 55°C.
Ø Рекомендоване місце встановлення для 5 кВт - вертикально на стіні, на акумуляторі або на горизонтальній поверхні на підставці
Ø Переконайтеся, що інші об'єкти та поверхні розташовані так, як показано нижче, щоб забезпечити достатнє відведення тепла та достатнього простору для відведення проводів.
ПРИМІТКА: Встановлюйте тільки на бетонній або іншій негорючій поверхні.

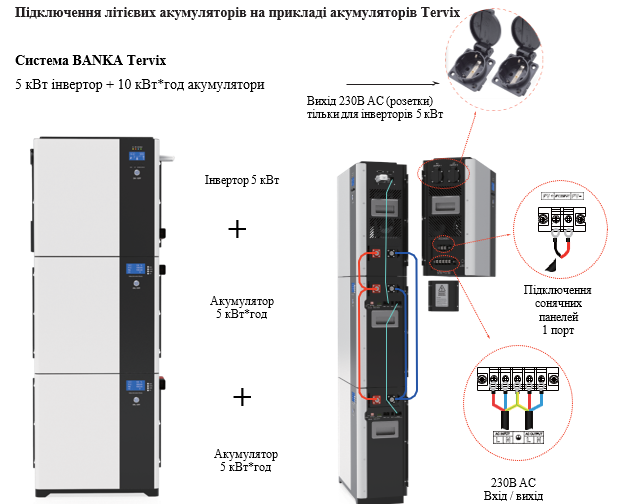

Якщо ви використовуєте літієві акумулятори Tervix, то вони вже попередньо налаштовані для використання з інверторами Tervix і вам потрібно тільки підключити кабелі живлення та кабель BMS.ХАРАКТЕРИСТИКИ:
| Артикул | 612211 |
| Тип/модель | Гібридний інвертор 5 кВт |
| Розмір | 483x220x460mm |
| Робоча температура | 0°C ~40 °C |
| Вхідний струм (характеристики вхідної мережі (змінний струм) | Змінний |
| Вхідна напруга | 230 В АС (1 фаза) |
| Вимкнення при низькій вхідній напрузі | 185Vac (UPS); 90Vac (Appliances) |
| Відновлення роботи при низькій вхідній напрузі | 185ac+10V (UPS);90+10V (Appliances) |
| Вимкнення при високій вхідній напрузі | 264ac (UPS);280 (Appliances) |
| Відновлення при високій вхідній напрузі | 264ac-10V (UPS);280-10V (Appliances) |
| Вхідна частота струму | 50Гц / 60Гц (автовизначення) |
| Вимкнення роботи при низькій вхідній частоті | 40±1 Гц |
| Відновлення роботи при низькій вхідній частоті | 42±1 Гц |
| Вимкнення при високій вхідній частоті | 70±1 Гц |
| Відновлення при високій вхідній частоті | 65±1 Hz |
| Захист від короткого замикання | Захисний автомат |
| Ефективність | >95% ( Rated R load, battery full charged ) |
| Вихідна потужність (характеристики в режимі робити – Інвертор (перетворення) | 5кВА/5кВт |
| Форма сигналу вихідної напруги | Чиста синусоїда |
| Вихідна напруга | 230В АС ± 3% |
| Вихідна частота | 50Гц / 60Гц |
| Номінальний вихідний струм | 21.7A |
| Максимальна ефективність | >93% |
| Захист від перенавантаження | 5s@>150% навантаження; 10s@110%~150% навантаження |
| Імпульсне перенавантаження | 2*вихідна потужність - протягом 0.5 сек |
| Номінальна вхідна напруга постійного струму (DС) | 40-60 (DC) |
| Напруга холодного пуску (свинцево-кислотний режим) (DС) | 48В (DC) |
| Холодний старт (режим Li) (DС), SOC | По-замовчуванню 30%, SOC вимкнення при низькій напрузі DC +5% |
| Споживання енергії без навантаження | <60Вт |
| Захист від перенавантаження по струму (АС) | так |
| Захист від високого вольтажу (АС) | так |
| Захист від короткого замикання (АС) так | так |
| Температура зберігання | -10°C~ 60 °C |
| Вологість | 5% to 95% (без конденсації) |
| Вага нетто, кг | 22.6 кг |
| Спосіб охолодження | вентилятори |
| Монтаж в середині приміщення | на стіні або на підлозі |
| Порт зв’язку з BMS | CAN |
| Wifi модуль | так |
| Додаток | MiniEMS |
| Розетка 230В на корпусі | так |
| Паралельне підключення інверторів | Так, до 4 шт |
| Бренд | Tervix |
| Гарантія | 24 місяці |
